让机械拥有
行动的智慧。

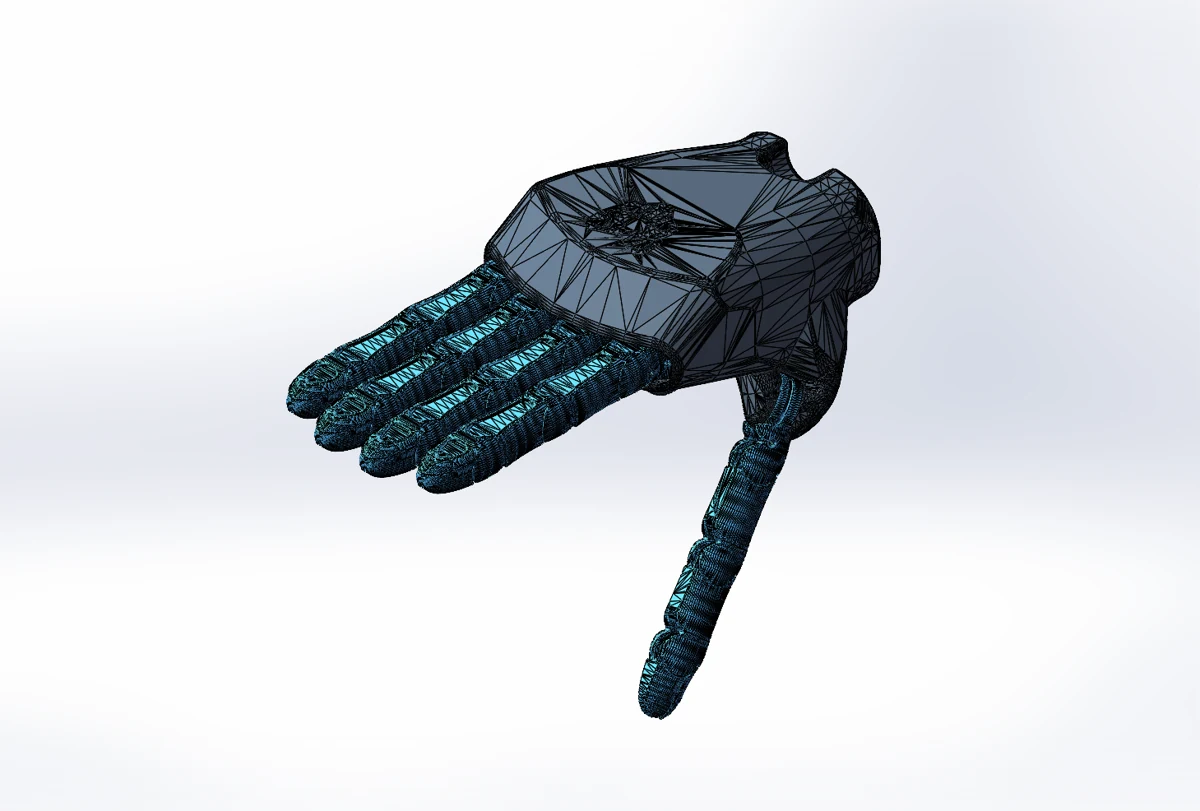

驱动集中与指端轻量化

围绕手指关节、腱绳路径、导向和驱动机构开展结构设计。将驱动集中到手掌或前臂区域，可以降低手指端质量与转动惯量；设计重点随之转向腱绳弹性、导向摩擦、回差和张紧的一致性。

从受力到可装配结构

把关节转轴支承、腱绳固定点、导向槽或滑轮位置与卷筒布局共同考虑。既关注关节力矩和指尖动作，也为穿绳、调张力、安装紧固和维护更换保留操作空间。

7 个驱动如何分配

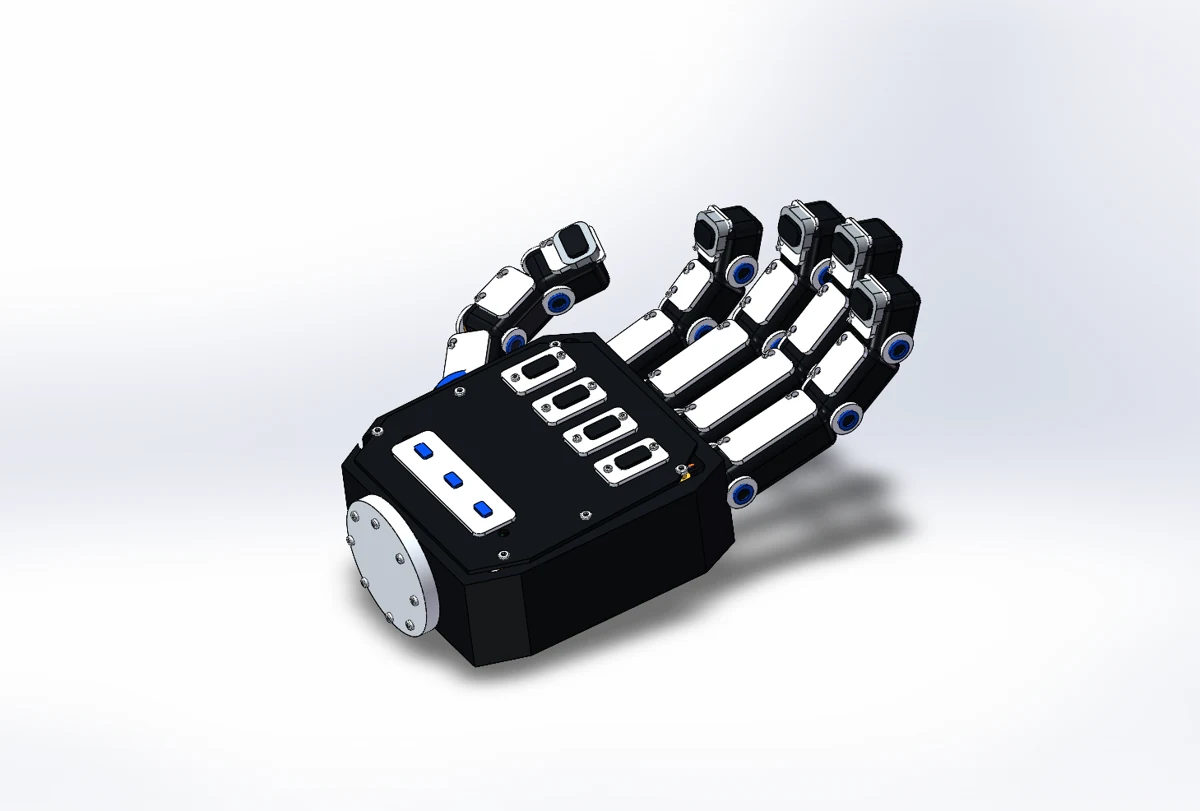

五指七驱动的设计分析围绕长指屈曲与拇指对握展开：四根长指分别组织屈曲输入，拇指结合屈曲、侧摆和远端动作形成对握。驱动布置需同时协调掌内空间、卷筒腱路与连杆活动范围。

驱动数、关节数与自由度

执行器数量描述独立驱动输入，指节数量描述机构连接。单根屈肌腱跨越多个关节时，腱长约束与回位刚度共同分配关节运动；接触物体后，约束变化进一步形成自适应包络。

传力与回位

电机经减速机构带动卷筒，收腱产生张力，再通过关节力臂形成屈曲力矩。回位机制要兼顾张开可靠性与闭合力矩利用率，并通过预紧、导向与限位协调全行程动作。

核心计算关系

i：减速比；η：传动效率；τm：电机转矩；rs：卷筒半径；Tj：关节处实际腱张力；r⊥j：腱对关节轴的垂直力臂。小角度长度关系是简化模型，摩擦和弹性使实际张力及位移出现偏差。

T理想 = η i τm / rs；τj ≈ Tj r⊥j；ΔL ≈ Σ(r⊥j Δθj)

接触适应与拇指对握

当一个指节先接触物体，其运动受到约束，其余关节可能继续屈曲，形成包络抓取；这取决于机构、刚度、摩擦和限位配置。拇指侧摆改变对握方向，不能简单用更大屈曲角替代。

传感器与装配重点

装配重点包括腱绳预紧、分层走线、卷筒排绳、关节同轴度和机械限位。感知接口围绕指端接触与腕部载荷组织，兼顾安装刚度、信号走线、工具重心与维护空间。

把驱动链拆成四段

按电机—减速器—卷筒—腱绳—手指关节追踪运动和受力。电机输出的是转矩与转速，减速器改变转矩和速度，卷筒把转动变成收腱长度，腱绳再通过关节力臂形成屈曲力矩。每段都要同时考虑力和行程，不能只根据一个静态转矩挑选电机。

核心计算关系

τs、φs：卷筒转矩与转角；i：电机到卷筒的减速比；η：总传动效率；rs：有效卷筒半径。假设传动刚性且未发生明显叠绳，公式中的 T 是卷筒侧估计张力。

τs = η i τm；T ≈ τs / rs
ΔL = rs Δφs；v腱 ≈ rs ωm / i

卷筒大小决定什么

同输出转矩下，卷筒半径翻倍，理想腱张力减半；同转角与转速下，收腱长度和线速度翻倍。半径太小又会增加腱绳弯曲负担，排绳层数变化会使有效半径漂移。设计时应联看手指行程、期望速度、张力、卷筒空间和重复性。

从目标抓取反推选型

先确定物体、接触位置、手指姿态和操作方式，再估所需接触力、关节力矩与腱张力，随后检查驱动的持续转矩、峰值能力、速度和发热。两侧平面摩擦夹持可用 2μN≥mg 做非常简化的起点，但五指多接触抓取还要满足力与力矩平衡，不能套用这一个式子给整手额定值。

单输入为什么不能唯一确定各关节角

长指的一路屈曲驱动跨过 MCP、PIP、DIP 等关节。小范围可写 ΔL≈Σ(rjΔθj)，这只是一个长度约束。各个关节最终如何分配转角，还要靠弹簧刚度、摩擦、限位和物体接触等条件决定，所以不能仅由电机角度推得所有指节角度。

包络抓取的形成条件

一个指节先接触物体后，该处运动受限，剩余关节可能继续屈曲。这种适应能力依赖腱路、关节可动范围和回位刚度配合；若预紧过大、导向摩擦明显或限位过早，可能出现卡住、接触力过大或无法贴合。要用逐指、分姿态的接触试验确认。

拇指的三路输入如何协作

拇指的屈曲、侧摆与远端动作共同决定对握姿态。侧摆用于调整接触方向，屈曲用于接近目标，远端动作用于形成稳定接触；三者的顺序与耦合取决于连杆几何和目标外形。

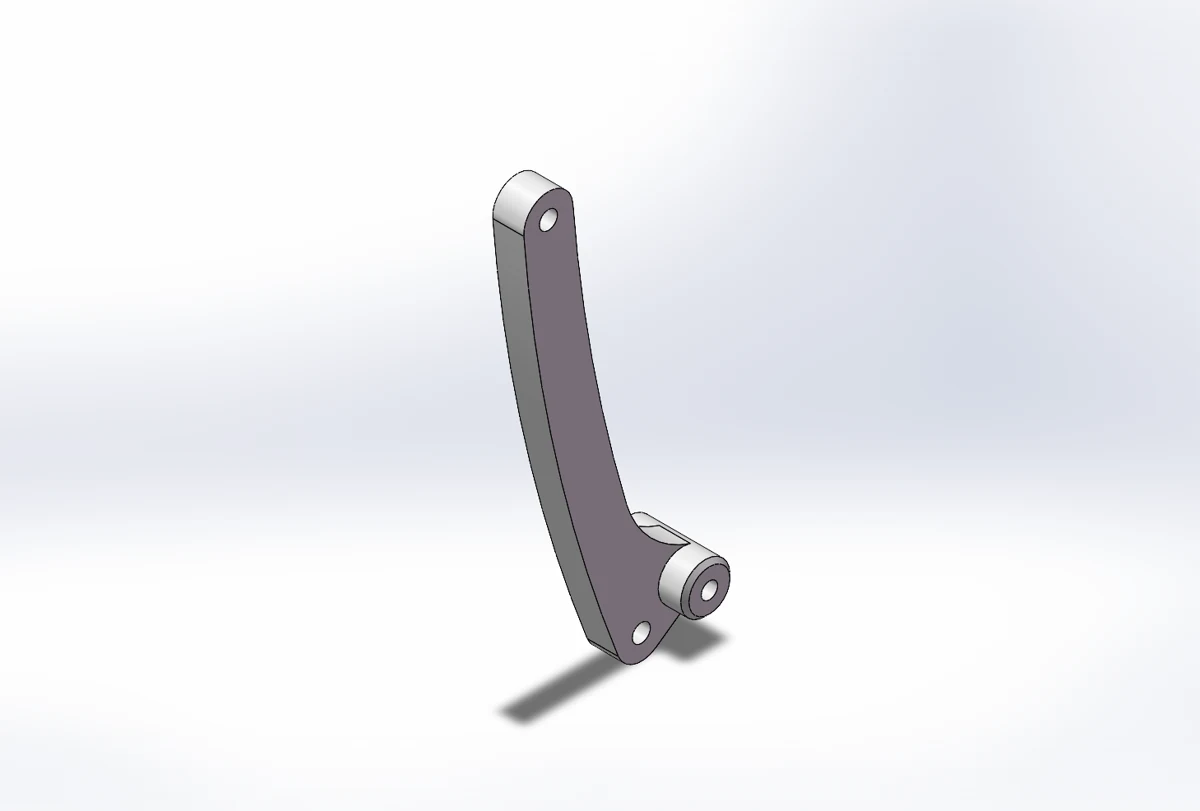

连杆方案的关键几何

检查驱动轴到连杆连接点、连杆长度、输出摆臂长度以及各轴的相对位置。这些几何共同决定输入角到侧摆角的映射。接近共线位置时传动性质可能显著变化，应检查可用角度、间隙、死点、干涉与机械限位。

与每关节独立驱动的取舍

减少驱动数有助于压缩电机和控制通道，但带来运动耦合、精细姿态控制受限与状态估计困难。独立驱动提高可控性，同时增加体积、质量、布线与成本。结构选型围绕包络持握或精细指内操作的任务需求展开。

掌内布局与装配顺序

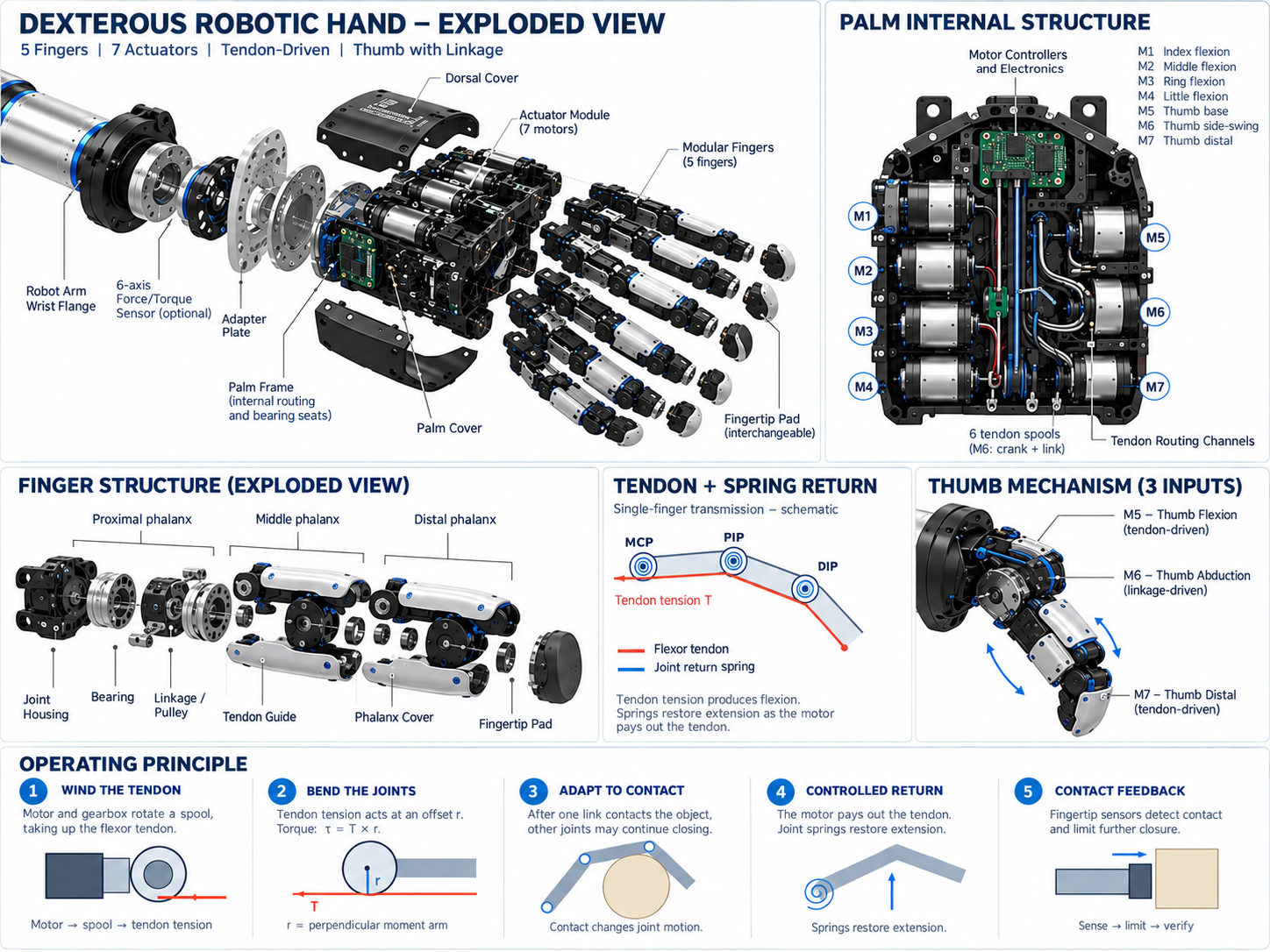

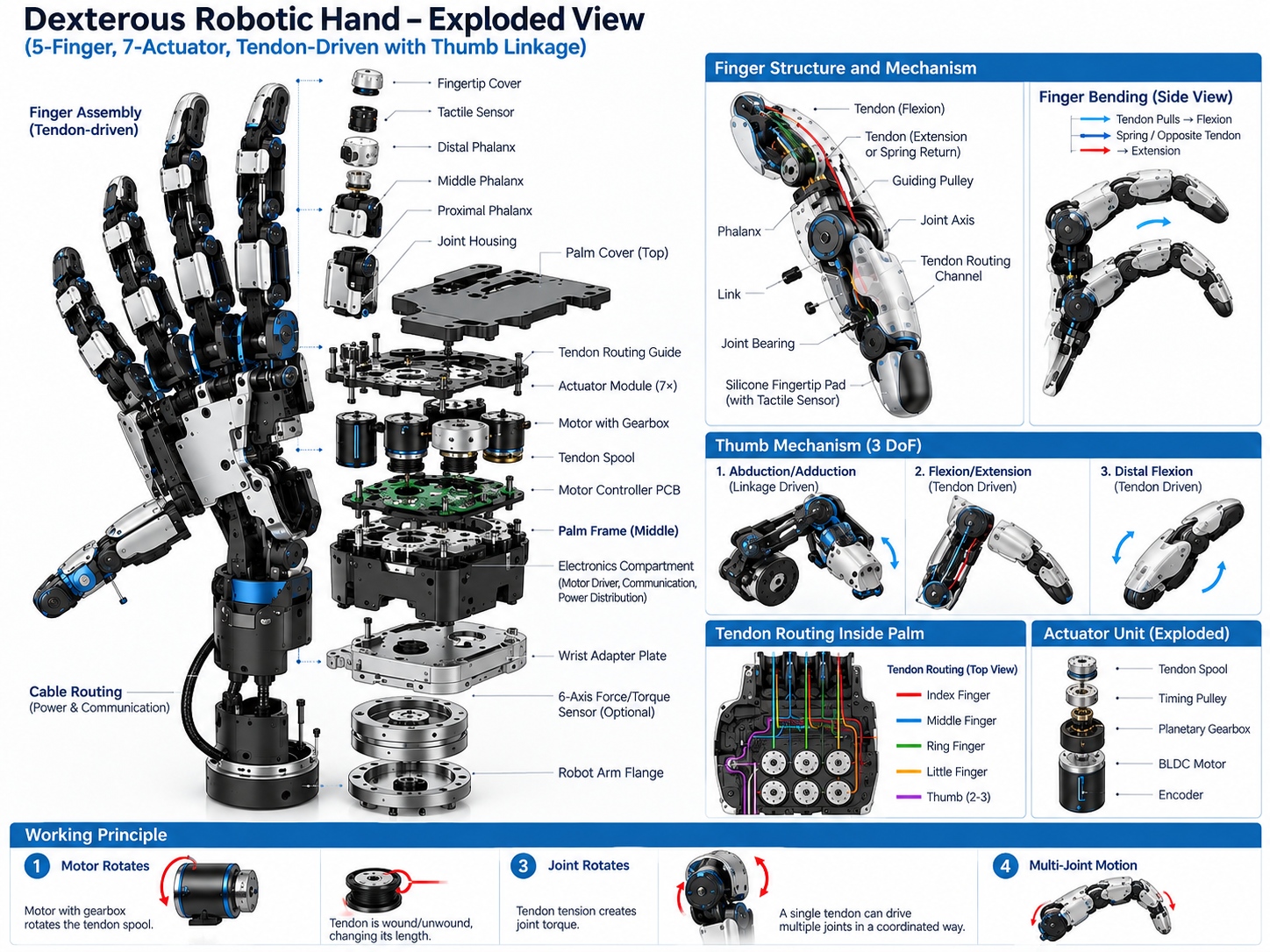

结合第二张图逐项检查七个驱动器、六个卷筒、M6 曲柄连杆、控制板、轴承座和腱路通道。可先装掌架与轴承，再装驱动和传动件，验证无载顺畅后逐根穿腱、预紧、装指尖及外盖。预留卷筒、连接器和腱绳固定端的检修路径，并记录每根腱的走向与固定点。

预紧与回位弹簧的配合

预紧不足会造成松弛、空行程和响应滞后；预紧过大增加轴承负荷、摩擦和回位阻力。弹簧既要让手指在放腱后回位，又不能消耗过多闭合力矩。应分关节检查自由转动，再逐步调整预紧，记录闭合、放松和回零过程，而不是一次把腱拉得很紧。

核心计算关系

这是均匀直杆的小变形近似，可帮助理解腱长、截面积与弹性对位移误差的影响。编织绳的实际刚度、结扣压缩、蠕变和回滞需要单独测量，不能直接照搬材料名义弹性模量。

ΔL弹性 ≈ T L / (E A)

反馈量各自能回答什么

驱动编码器描述输入位置，电流结合减速器与腱路模型反映驱动负载；指尖触觉适合识别局部接触，腕部六维力觉适合描述整体合力与合力矩。融合反馈时，分别建立驱动状态、指节状态与物体接触之间的映射。

调试分层与动作状态

先验证单电机方向和限位，再验证单指收放腱，随后检查多指协同与拇指对握，最后在指定物体上验证抓取。控制可按张开、预成形、接近、接触、保持、释放组织状态；每步定义进入条件、完成条件、超时和限力/限流响应。

常见故障如何定位

闭合角漂移：先看卷筒排绳、腱绳伸长和零位；单指不回位：检查卡滞、导向摩擦、预紧和弹簧；接触后振荡：检查反馈延迟、增益和限幅；多指同时无力：检查供电压降与共同限流。先用单变量试验区分机械、驱动和控制问题，保留电流、位置与接触过程记录。

验证指标如何建立

分别记录开合时间、驱动侧回零误差、指尖轨迹或关节角重复性、抓取成功次数/总次数、保持时间、物体滑移、触发保护情况和循环寿命。每个结果同时附物体尺寸、质量、表面材质、手姿与速度条件；编码器回零重复性不能替代指尖定位精度。

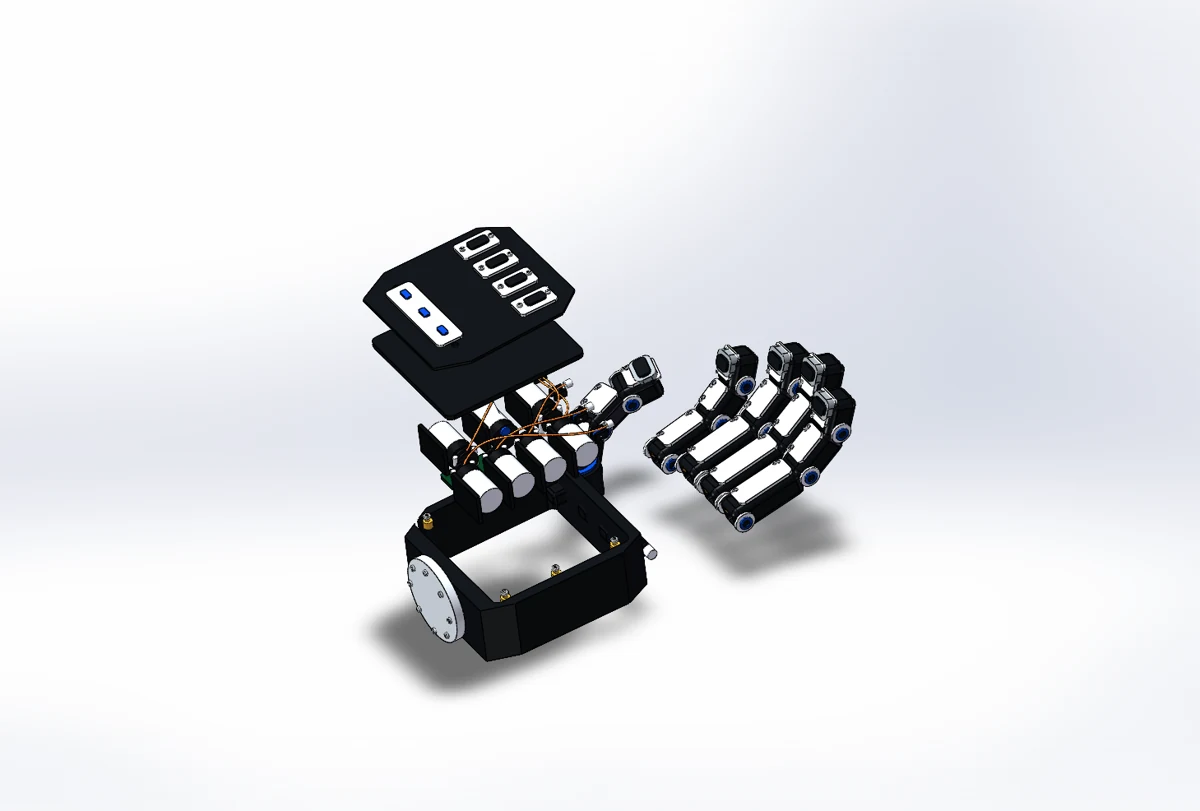

手部结构展开

视觉、接触与任务状态

控制设计以视觉定位目标、预抓取手形、机械臂接近、手指闭合、接触调整、稳定性判断、搬运和放置为主线。将手部动作与整机状态衔接，使预成形、接近与闭合在各自适合的阶段执行。

分阶段使用反馈

自由空间阶段关注位姿与碰撞距离，接触阶段关注法向力、接触位置与运动约束。控制架构分别处理驱动侧位置、腱路传力和指端接触，避免将电机编码器直接等同于全部指节状态。

进一步发展的闭环能力

后续围绕指尖力传感、视觉伺服与滑移检测扩展反馈。目标是在夹持力上限内调整接触，识别物体位移或接触丢失，并结合任务状态执行增力、重定位或安全放置。

把装配问题转化为结构修改

围绕前几代装配中的干涉、刚度不足和维护不便，持续修改机械臂安装结构、连接件与支承布局。设计关注定位基准、紧固件可达性、局部加强和拆装顺序，让结构改动同时服务于承载与维护。

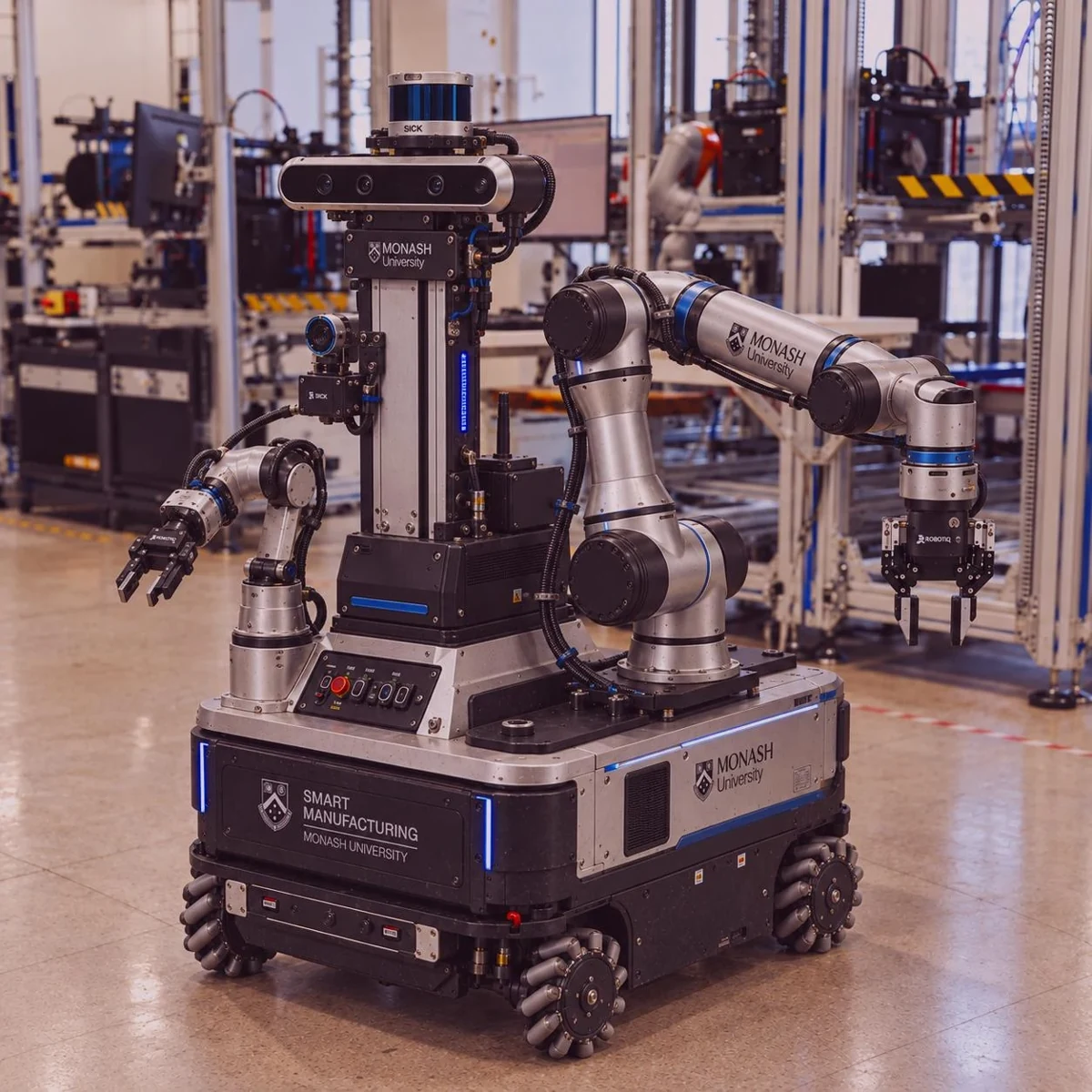

双臂工作空间与整机避碰

分别分析两臂可达域与共享操作区，同时检查臂间、机械臂与机身、末端与立柱之间的运动关系。末端执行器换装还需预留工具安装和线缆出口空间；碰撞分析覆盖中间姿态与收臂姿态。

麦克纳姆底盘与机械臂偏载

底盘移动、单臂外伸和双臂同侧操作会改变轮地载荷与整机稳定性。将工具与工件质量纳入重心模型，结合底盘加减速评估潜在倾覆方向，并协调操作姿态与移动速度。

设计迭代的完整链路

以真实任务建立运动与承载要求，再进入 CAD 设计、装配检查、制造表达和系统联调。结构接口、线束路径与维修空间在同一装配关系中检查，减少局部修改对其他子系统的连锁影响。

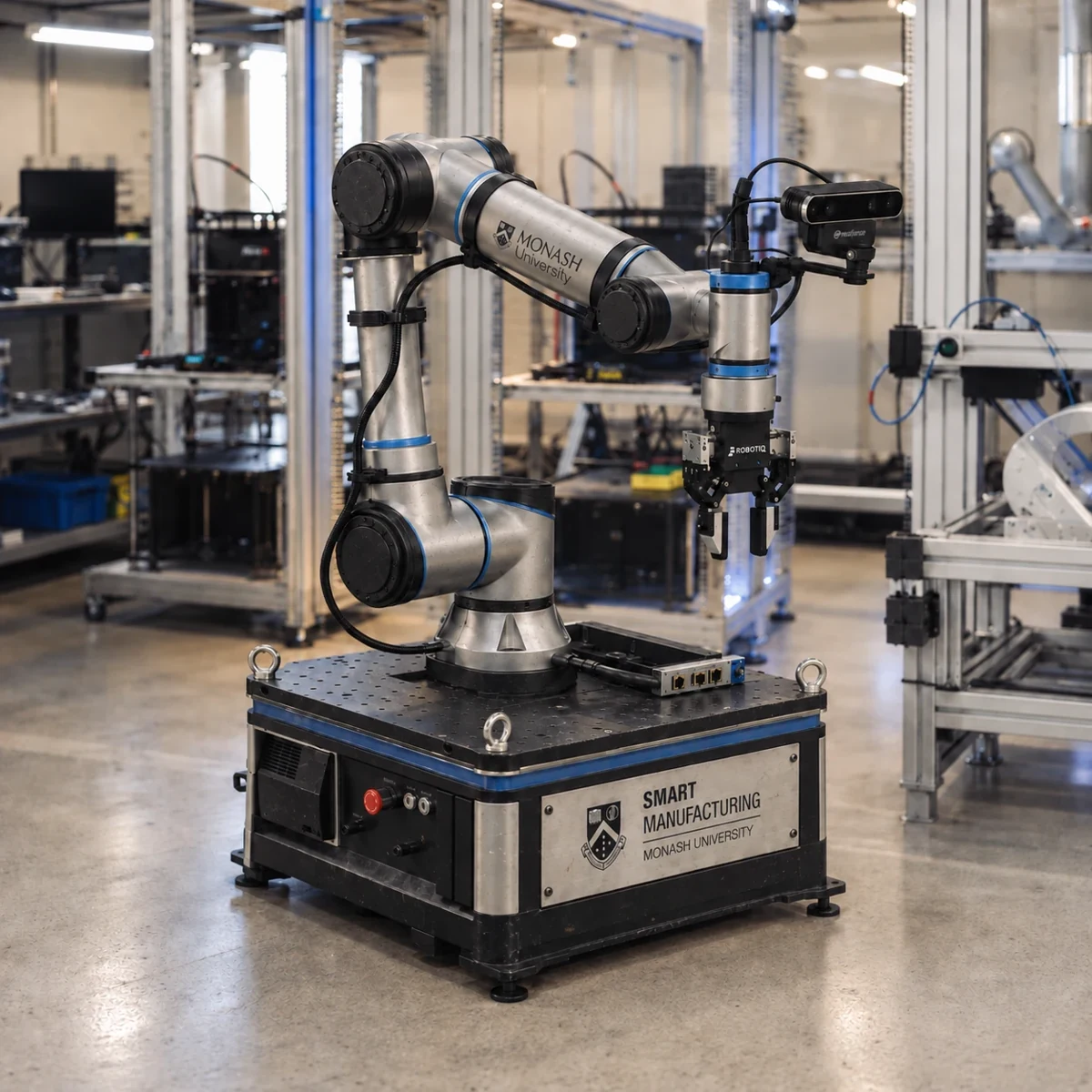

机械结构与感知基准

围绕搬运、接近、接触纠偏和定点放置拆解机器人功能。底座、非标连接件、传感器支架与末端接口共同构成机械与感知基准；通过模块化安装与分层调试组织系统集成。

项目组织与技术协同

作为项目总负责人，承担技术路线选择与机械设计，组织结构、末端、视觉与力觉的接口协调，并参与柔顺控制策略开发与系统调试。

以任务拆解机构

先区分移动定位、末端接近、接触调整和最终放置。机械支架不仅承担静载，还要限制相机和工具在加减速时的位姿变化；底座、连接板与传感器安装基准共同决定机械与感知之间的一致性。

刚度、偏载与安装误差

末端负载通过法兰和支架形成弯矩与扭矩。力臂越长，支架挠度和姿态偏差越明显。结构设计关注加强筋位置、连接面跨度、紧固件间距和装配重复定位，避免将结构变形补偿全部交给控制。

核心计算关系

以腕部相机为例：B 为基座、E 为末端、C 为相机、O 为目标。目标位姿经过相机外参和机器人位姿转换到基座坐标。固定相机布局则使用固定的基座—相机变换。

ᴮTₒ = ᴮTₑ · ᴱT꜀ · ᶜTₒ

视觉误差如何传到末端

图像识别偏差、深度噪声、外参误差、安装松动和时间不同步都会进入末端定位误差。排查时先固定坐标定义与零位，再用不同位置和姿态检查误差是否随距离、姿态或运动速度变化。

视觉负责接近，力觉负责接触

通过目标识别与位姿估计生成接近位姿，再由接触方向的力和力矩判断偏碰、顶住或倾斜。自由空间运动与接触阶段使用不同的反馈重点，避免接触后继续刚性追踪位置目标。

六维力信号的处理

在进入控制前处理零偏、工具重力与重心力矩，并统一传感器坐标和控制坐标。工具旋转会改变传感器中的重力分量；仅在单一姿态清零无法替代重力补偿。滤波需要同时考虑噪声抑制与相位滞后。

核心计算关系

rCG 为力传感器到工具重心的矢量。六维测量包括三轴力和三轴力矩；坐标转换时必须同时考虑方向旋转与参考点变化产生的力矩。

τg = rCG × (m g)　　Fs = [Fx, Fy, Fz, Mx, My, Mz]ᵀ

接触判断与状态切换

将接近、初触、纠偏、落位和退出组织成状态。接触判断组合力阈值、持续时间、位移与速度条件，并设置进入 / 退出滞回，减少噪声导致的频繁切换。

核心计算关系

Md、Dd、Kd 为期望惯性、阻尼和刚度；力误差通过导纳关系生成运动修正。选择相应柔顺轴，约束其余方向。

Md Δẍ + Dd Δẋ + Kd Δx = Fext − Fref

刚度与阻尼的取舍

较低刚度允许更大接触位移，较高刚度更接近位置保持；增加阻尼有助于抑制振荡，但会减慢响应。对单轴线性模型，可结合阻尼比 ζ = D / (2√(MK)) 理解参数关系，并同时检查采样、延迟与离散实现。

阻抗与导纳的接口差异

阻抗控制由运动偏差生成期望作用力 / 力矩；导纳控制由测得的力误差生成位置或速度修正。选择方案需要结合底层机器人支持的控制接口、力信号质量以及任务对接触动态的要求。

纠偏动作的约束

对速度、加速度、位移累积和接触力设置限制，防止持续力误差造成位移漂移。柔顺方向应与接触法向或装配约束一致，坐标方向错误会把纠偏变成进一步挤压。

分层调试顺序

机械装配与静态刚度 → 坐标与外参 → 视觉定位 → 力信号补偿 → 低速接触 → 全任务联调。每层保留可单独复现的检查动作，避免多个误差同时进入系统后难以定位。

实验矩阵与评价指标

改变初始平移 / 姿态偏差、目标位置和操作工况，重复观察成功率、末端定位误差、完成时间、峰值接触力及稳态波动。对失败过程区分识别、到达、接触和放置阶段。

问题与信号对应

恒定偏移优先检查外参和零位；姿态相关偏差关注重力补偿与坐标变换；加速时偏差关注支架刚度和同步；接触振荡关注阻尼、延迟和底层运动响应。

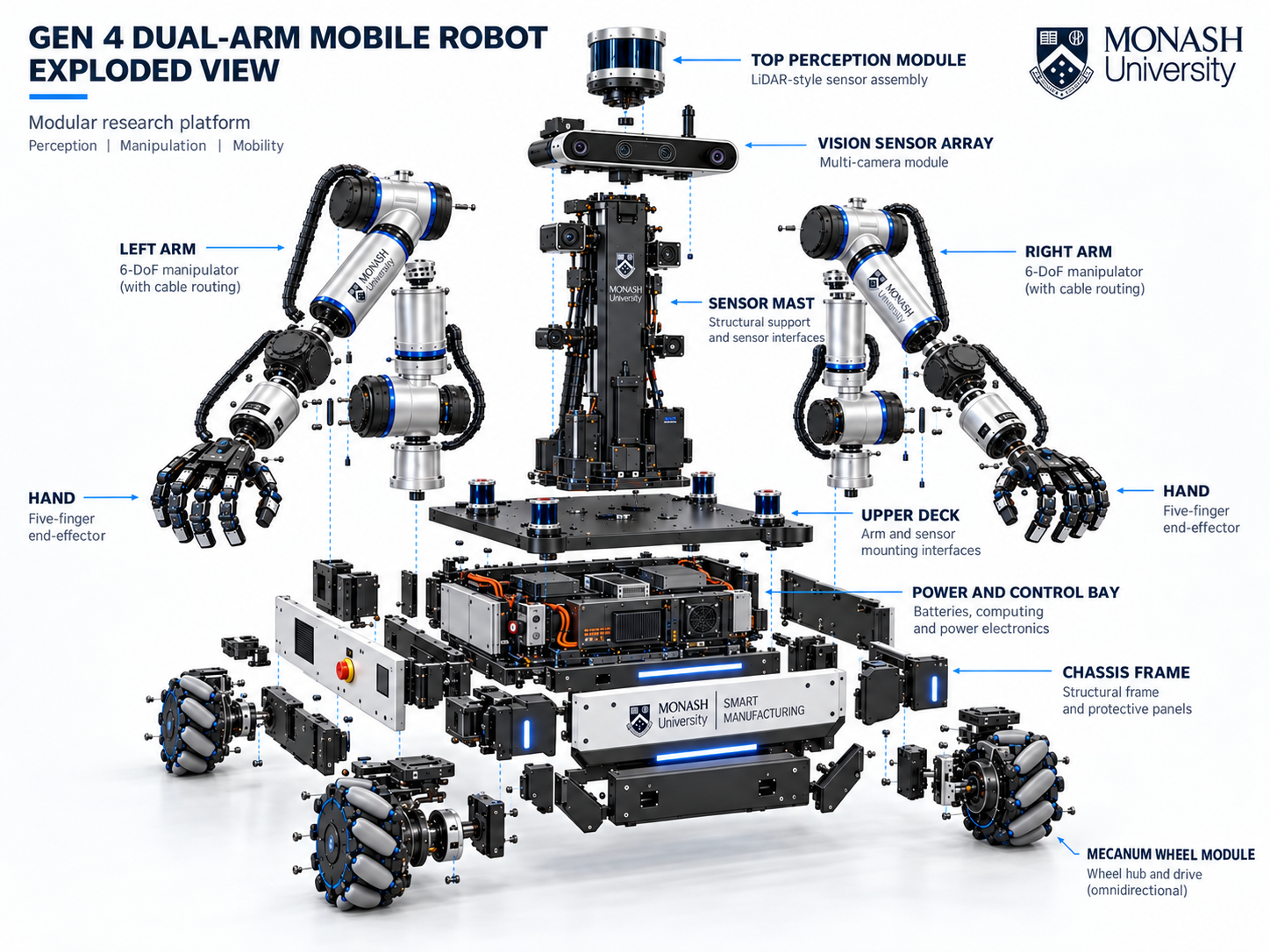

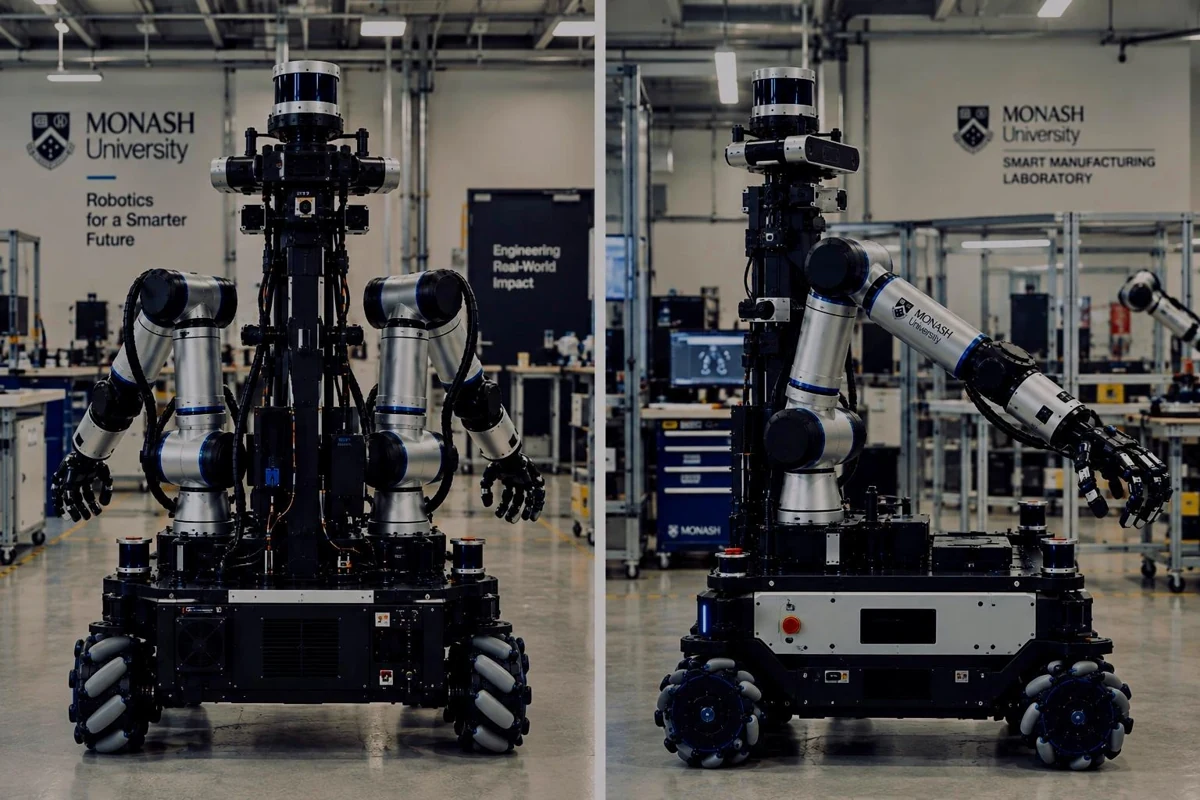

模块划分

左右机械臂、五指末端、传感器立柱、上层甲板、动力控制舱与轮组按功能分层。模块间通过安装基准、载荷路径、供电与通信接口衔接，便于单元调试、维护和后续扩展。

每臂自由度与末端接口

腕部接口同时处理法兰定位、紧固、工具质量与重心、线缆出口及拆装空间。工具坐标随夹爪或灵巧手的几何变化而更新，安装关系与控制模型保持一致。

双臂偏载与整机稳定

双臂伸出会移动组合重心并增加底盘连接面的载荷。需要比较单臂外伸、双臂同侧伸出及不同物体质量的工况；稳定裕量还受支撑区域、加速度与地面状态影响。

核心计算关系

xCG：系统合成重心的某一水平坐标。m、a、h 分别为简化模型中的质量、水平加速度及重心高度。应围绕可能倾覆的支撑边计算恢复与倾覆力矩，而非仅检查重心的静态位置。

xCG = Σ(mi xi) / Σmi；M惯性 ≈ m a h

立柱、布线与可维护性

立柱振动会影响感知姿态；机械臂外侧线束应检查弯曲半径、活动余量、固定点与干涉。电池、计算和驱动部件的舱体布置需兼顾散热、检修和重部件位置。

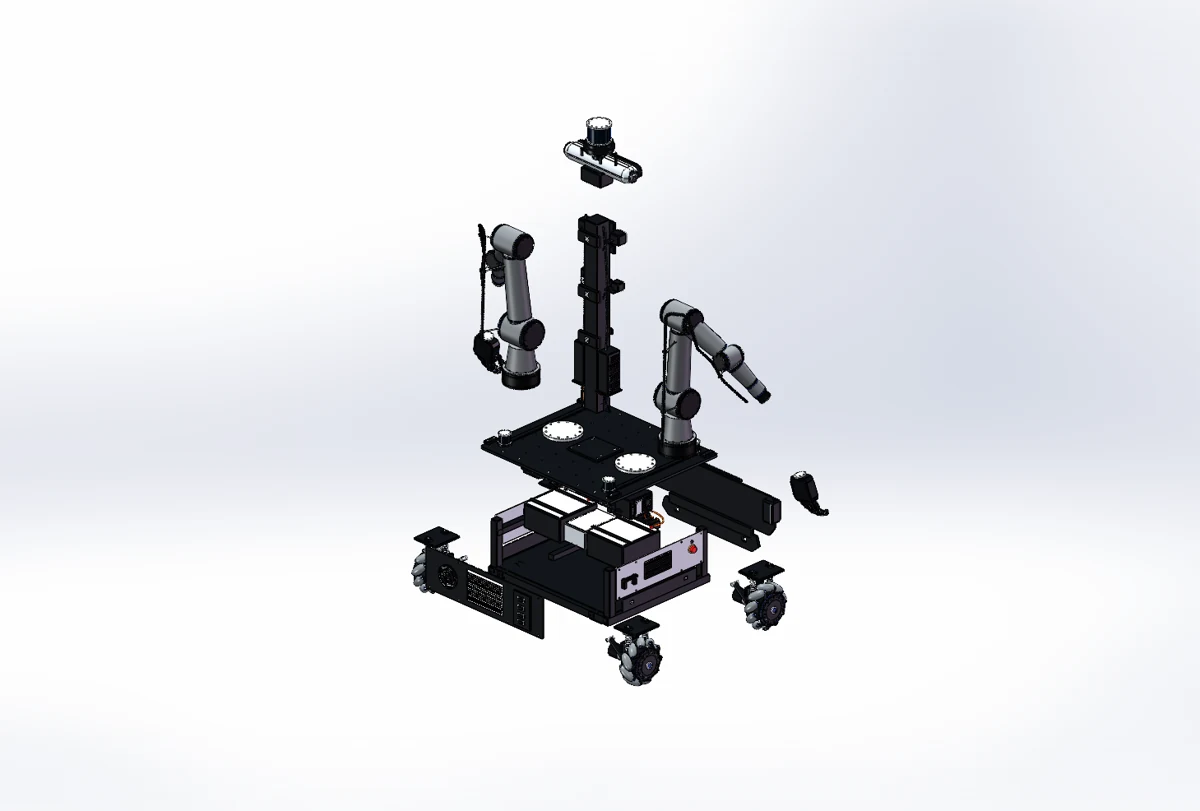

分系统展开视图

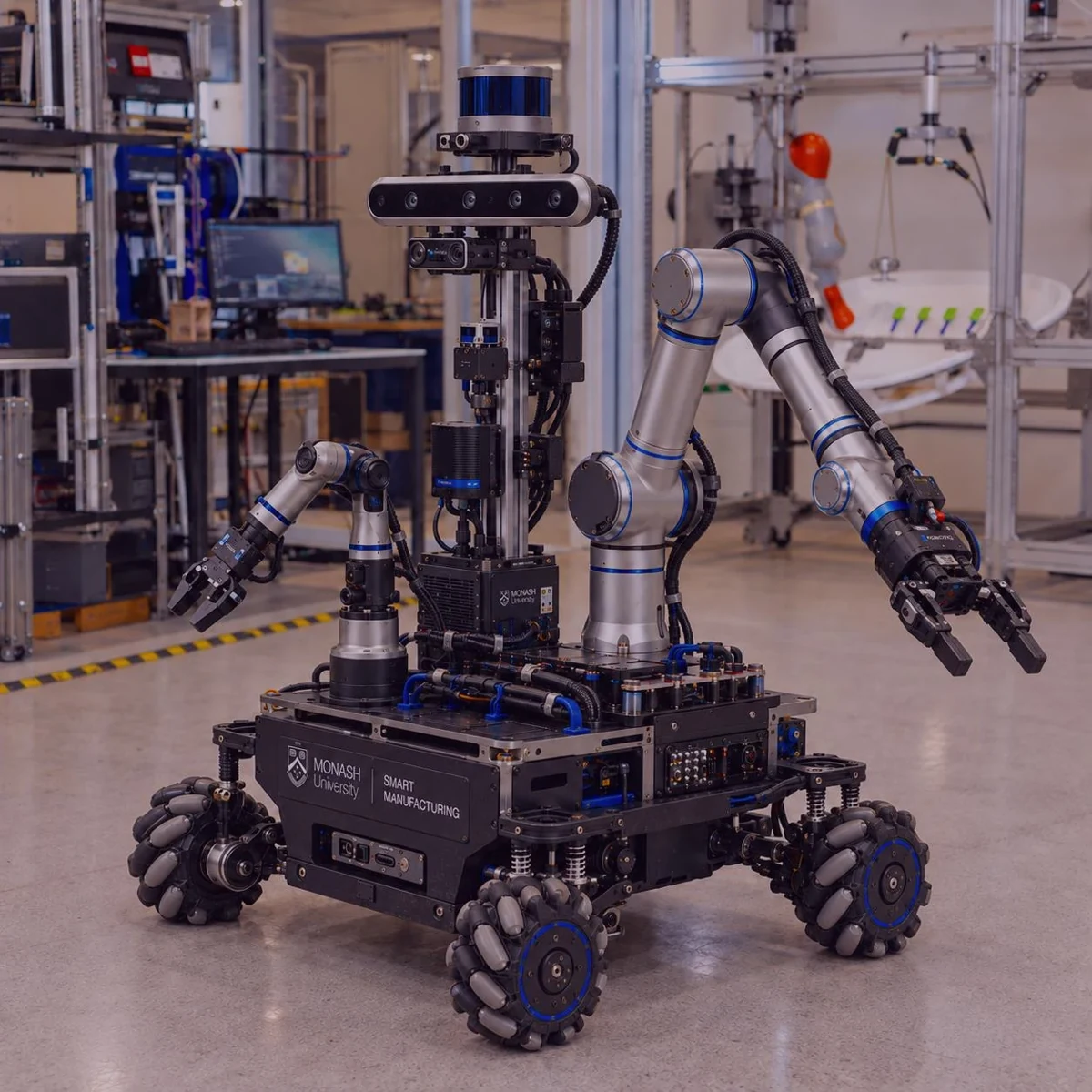

第三代底盘结构视图

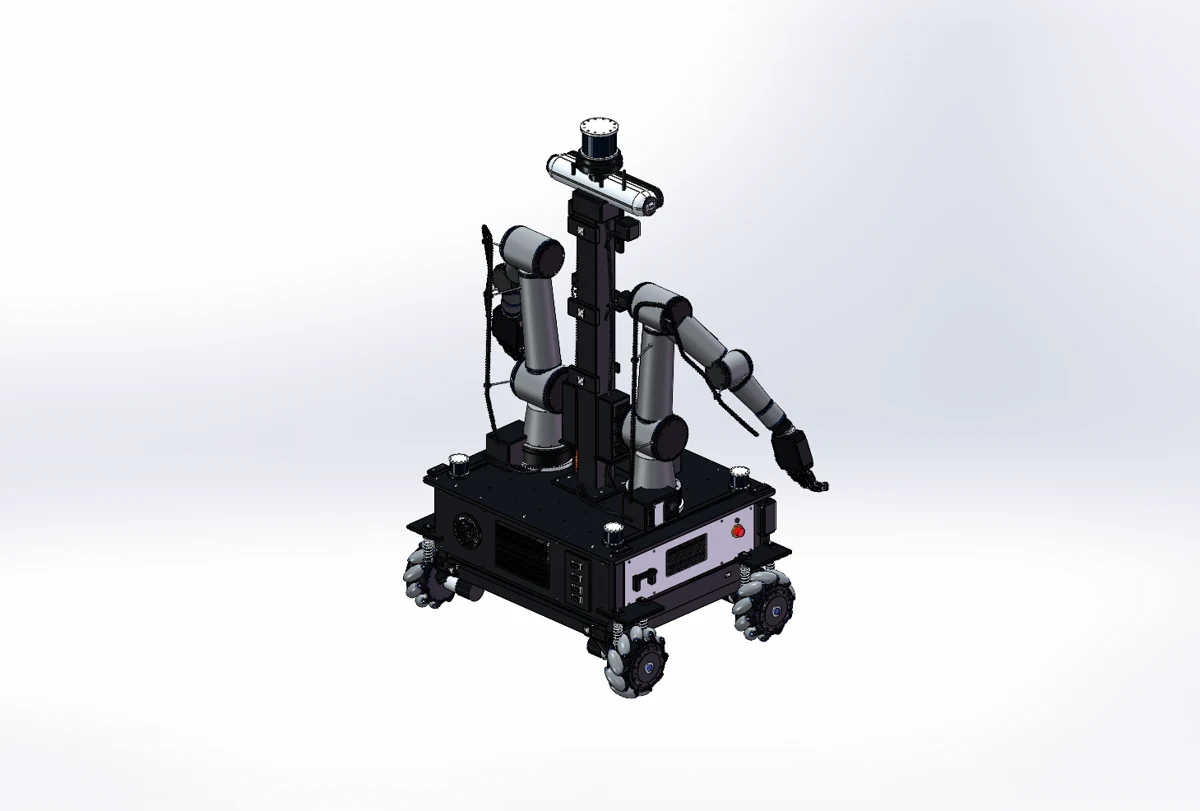

整机 CAD 总装

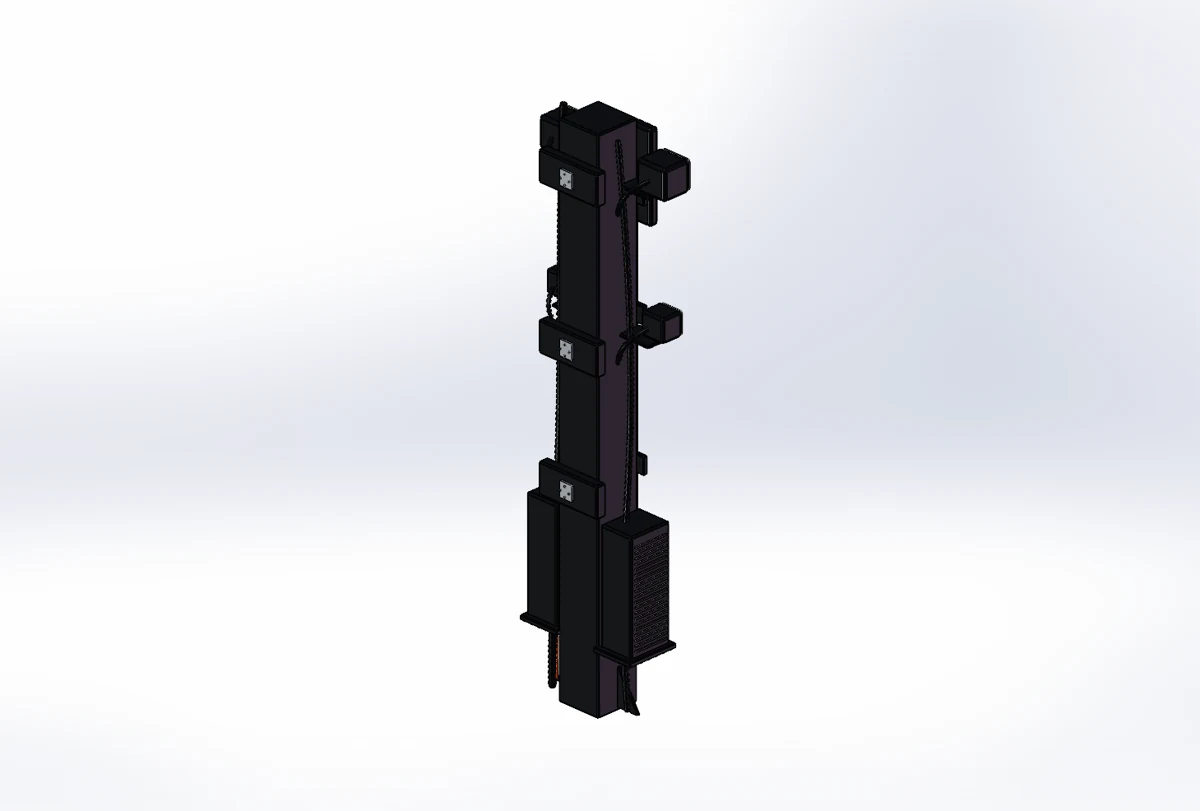

立柱与感知安装子装配

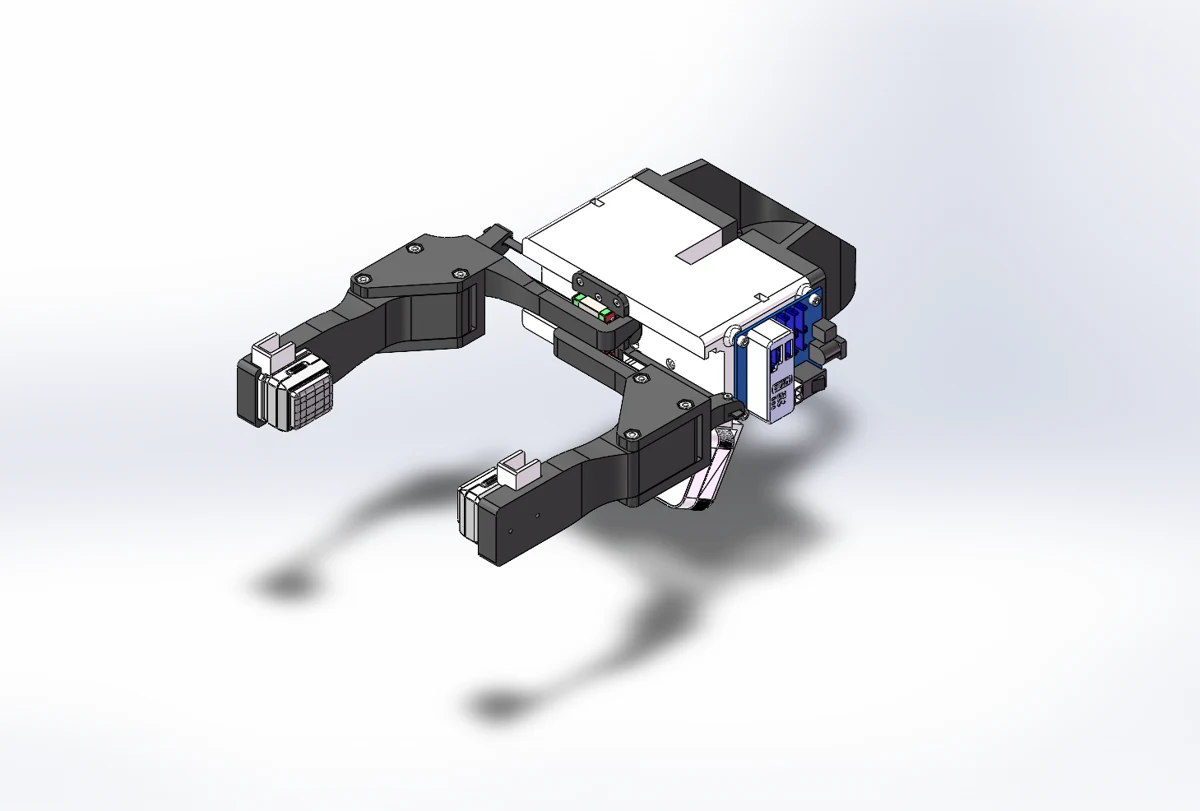

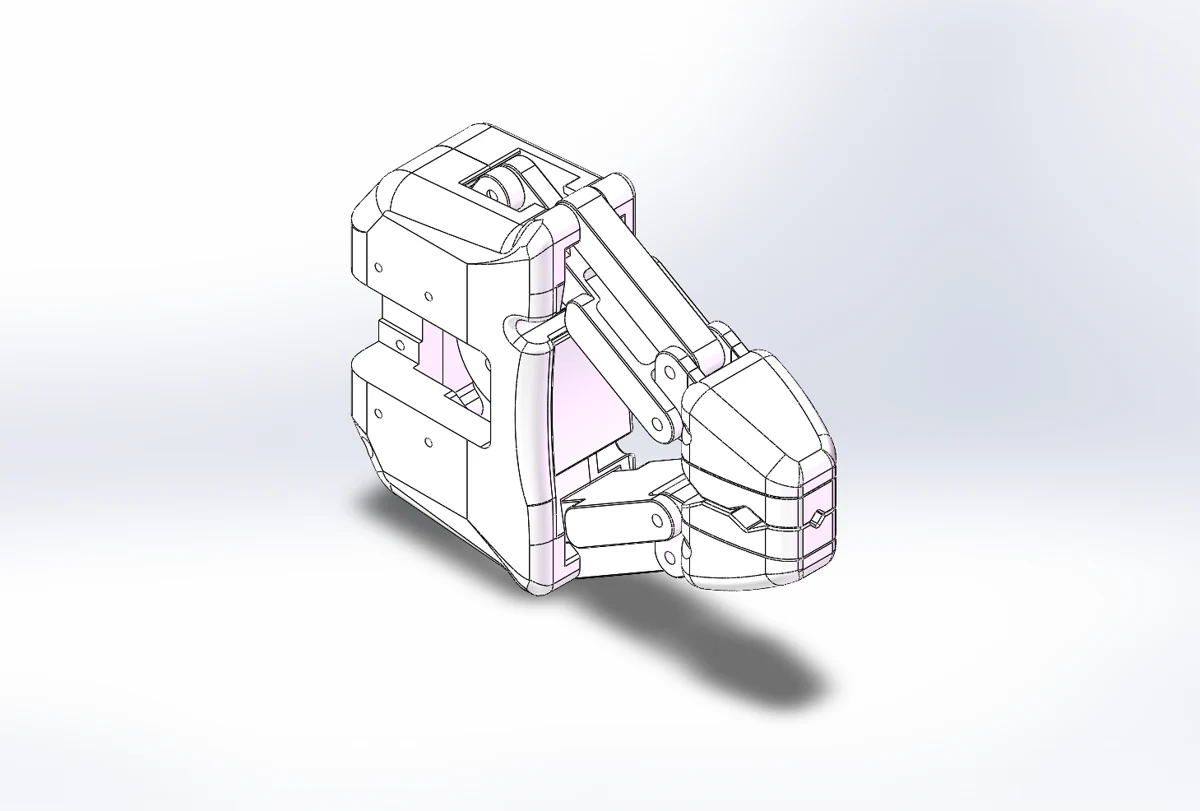

主体不变，接触界面按任务调整

将刚性主体和柔性指垫分开设计：主体承担导向、驱动和安装，指垫承担物体适配。通过更换材料或接触几何调整摩擦、局部柔顺性与接触面积，减少针对每一种目标重新设计机械主体的成本。

制造与装配贯穿设计

结合 FDM 工艺考虑打印方向、局部壁厚、连接位置与配合公差。承载区域关注层间受力和孔边支撑，接触区域关注压缩与恢复，安装界面关注重复定位和更换便利性。

核心计算关系

有效接触面积影响局部压力和形变。摩擦能力还取决于材料、表面和法向载荷，不能仅由名义接触面积推定。

p平均 = N / A有效　　F摩擦 ≤ μ N

平面与带筋指垫

平面指垫有利于分散压力；带筋指垫通过局部形变适配不平整表面，也会改变局部压力和接触稳定性。筋高、间距和根部圆角需要与目标表面形状及材料硬度一起考虑。

柔顺与定位精度

较软指垫能降低局部冲击和表面压伤，但压缩和剪切变形会使夹持中心随负载移动。既要考虑抓取稳定，也要考虑后续精确放置对姿态保持的要求。

凹槽与指垫定位

接触面设置 8 × 10 × 0.8 mm 凹槽，在保留安装接口的同时形成可替换指垫位置。凹槽边缘应兼顾定位、装入间隙与粘接层厚度，避免装配后突出量不一致。

核心计算关系

凹槽深度会减少指尖局部壁厚。局部弯曲刚度对厚度较敏感，需要结合受力方向和截面形状检查。

t剩余 = t原壁 − 0.8 mm

应力集中与根部形状

凹槽内角、薄壁过渡和指根是重点受力部位。适当圆角能改善局部应力分布，但也会减少平整贴合面积，需要在结构与装配之间协调。

核心计算关系

粘接层不仅承受剪切；接触力偏离粘接面时还会形成剥离力矩。e 为力的偏置距离。

τ平均 = F切向 / A粘接　　M剥离 = F · e

胶层与更换维护

接触面的清洁、粘接面积和层厚影响固定一致性。指垫更换方式需要同时考虑定位、残胶处理与重复安装，避免维护后改变工具中心或两指对称性。

打印与材料

刚性本体关注层间强度、孔轴尺寸和安装面；柔性指垫关注硬度、回弹和长期压缩变形。结构细节应与打印层高、壁厚及支撑去除方式匹配。

用相同条件比较指垫

固定夹持开口、闭合指令和目标位置，比较平面与带筋方案的滑移、表面压痕、姿态偏转和卸载恢复。对不同质量和表面材质分别组织工况。

区分接触与机构问题

滑移可能来自法向力不足、材料摩擦特性或指垫脱粘；偏转还可能来自两侧突出量差异和指尖刚度。先排除机械不对称，再评价接触面形状。

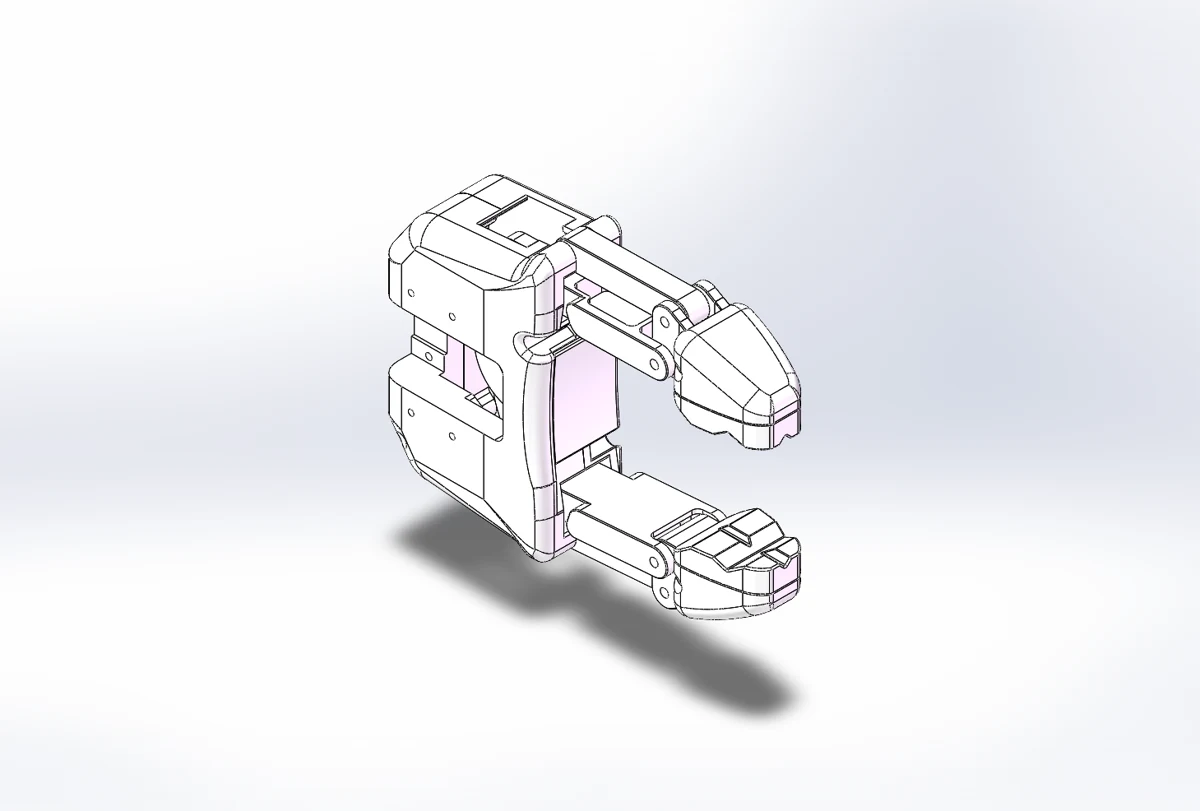

张开姿态

外壁、受力方向与局部加强

围绕指根弯曲、安装孔和薄壁过渡布置连续承载截面。切片时将外壁数量与实际壁厚作为重要参数，并配合打印方向与局部加强组织载荷路径，兼顾加工时间与零件质量。

装配公差与可重复更换

孔轴、指垫凹槽和固定位置分别考虑成形误差与装配间隙。更换指垫后核对突出量、两指对称性和夹持中心，避免接触面更新改变既有的工具定位关系。

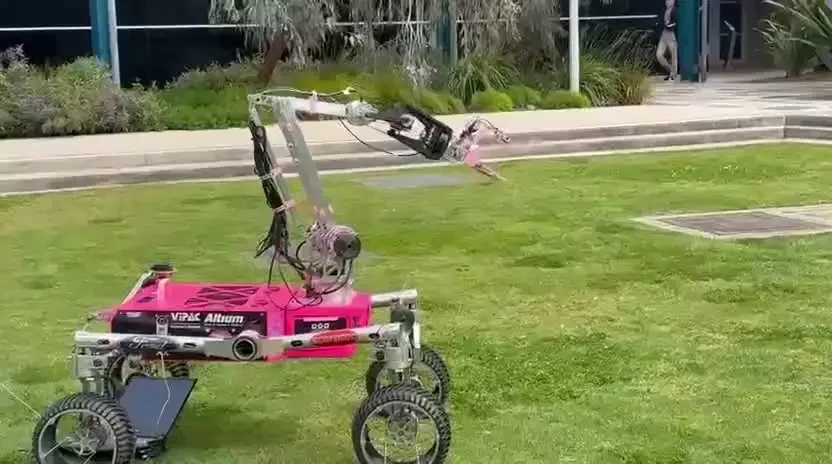

从机械到控制的整机实践

完成底盘与机械臂结构设计、电机与减速器选型，并将嵌入式控制、CAN 通信、机器视觉和机器人运动学集成到实体平台。该项目形成了后续移动机器人与双臂机器人迭代的系统设计基础。

视觉辅助半自主操作

底盘结合 GPS 与 IMU 实现自主导航和区域搜索。机械臂以遥操作为主，由视觉与运动学算法辅助：操作者选择目标，系统完成空间定位、坐标变换、可达性判断、逆运动学与轨迹执行，并保留异常接管。

四轮独立转向的设计取舍

针对较重平台在草地或高摩擦地面上差速强制转向产生的侧滑与额外负载，采用四轮独立驱动和独立 Pivot Steering。行走减速比围绕速度与牵引力折中，转向减速比则突出低速大扭矩，分别匹配行走与转向的负载特征。

Rocker 悬架与接地能力

通过 Rocker 悬架适应地形起伏，提高复杂地面上的轮胎接地能力。摇臂转动将局部高差分配到轮组运动中；设计同时检查悬架极限行程、轮地反力、转向机构净空和机械臂载荷传入机架的路径。

轮端到机架的载荷路径

轮端的地面反力经轮轴、支承与悬架连接进入机架。结构分析关注单轮抬升、转向极限与机械臂外伸三类状态，分别检查关节行程、轮胎净空、局部弯曲与连接刚度。电池与较重电气部件靠近底盘下部，有利于降低质心。

机械臂外伸与底盘运动的协调

机械臂外伸使整机重心移动，操作状态下对底盘速度和加速度施加限制，降低移动与抓取的相互干扰。分析中围绕可能倾覆的支撑边联合考虑静态重力矩、地面倾斜与惯性作用。

rCOM = Σ(mᵢrᵢ) / Σmᵢ
M惯性 ≈ mah（水平加速简化模型）

驱动选型与轮端牵引

在坡度、滚动阻力和目标加速度给定后，估算牵引需求，再按各轮法向载荷与摩擦能力分配轮端力。机械臂偏载会改变各轮接地载荷，驱动能力与附着能力需要同时满足。

F需求 ≈ mg sinα + Crr mg cosα + ma
τ轮,i = Fᵢr轮
|Fᵢ| ≤ μᵢNᵢ

四轮转向运动学

对位于车体平面坐标 (xᵢ,yᵢ) 的轮组，由车体纵向、横向和偏航速度计算轮心速度，再得到转向角与轮速。执行时需要结合实际转向范围选择等价角度，并协调轮组转向与牵引，减少转向尚未到位时的轮胎拖曳。

vᵢx = vx − ωz yᵢ;  vᵢy = vy + ωz xᵢ
δᵢ = atan2(vᵢy,vᵢx)
|ωᵢ| = √(vᵢx²+vᵢy²)/r轮

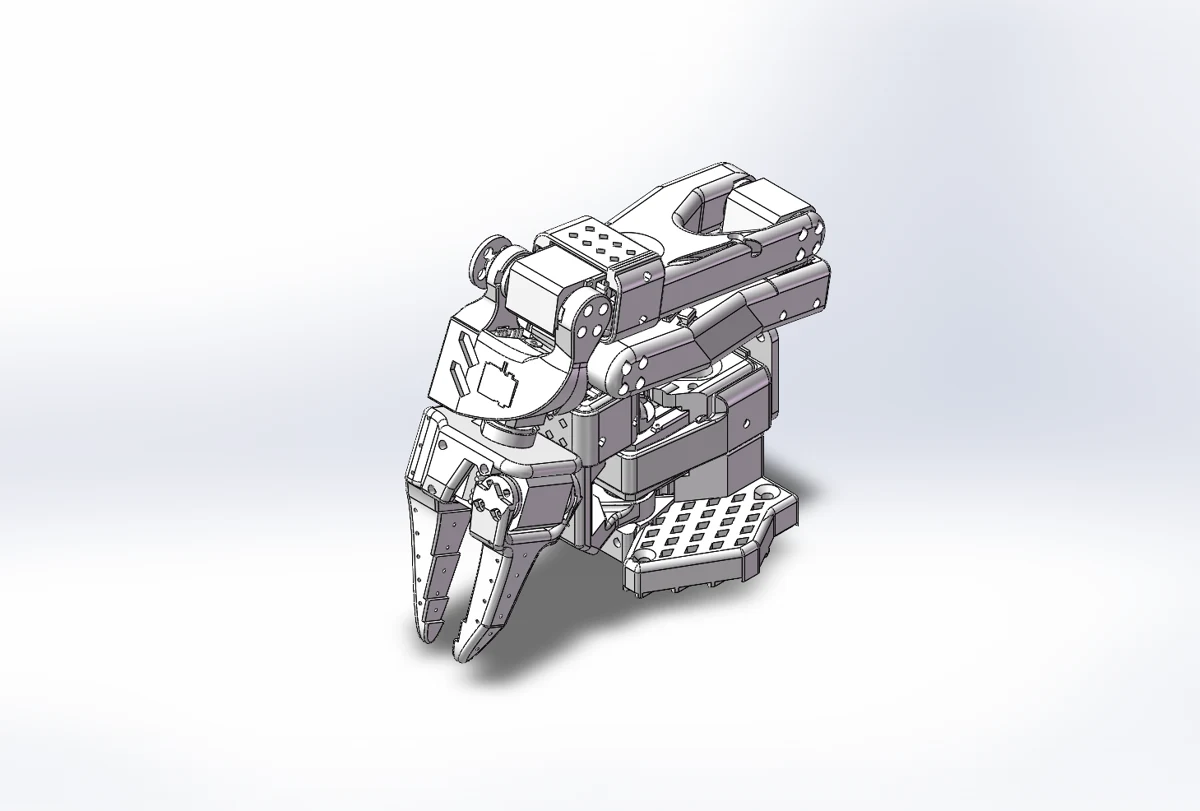

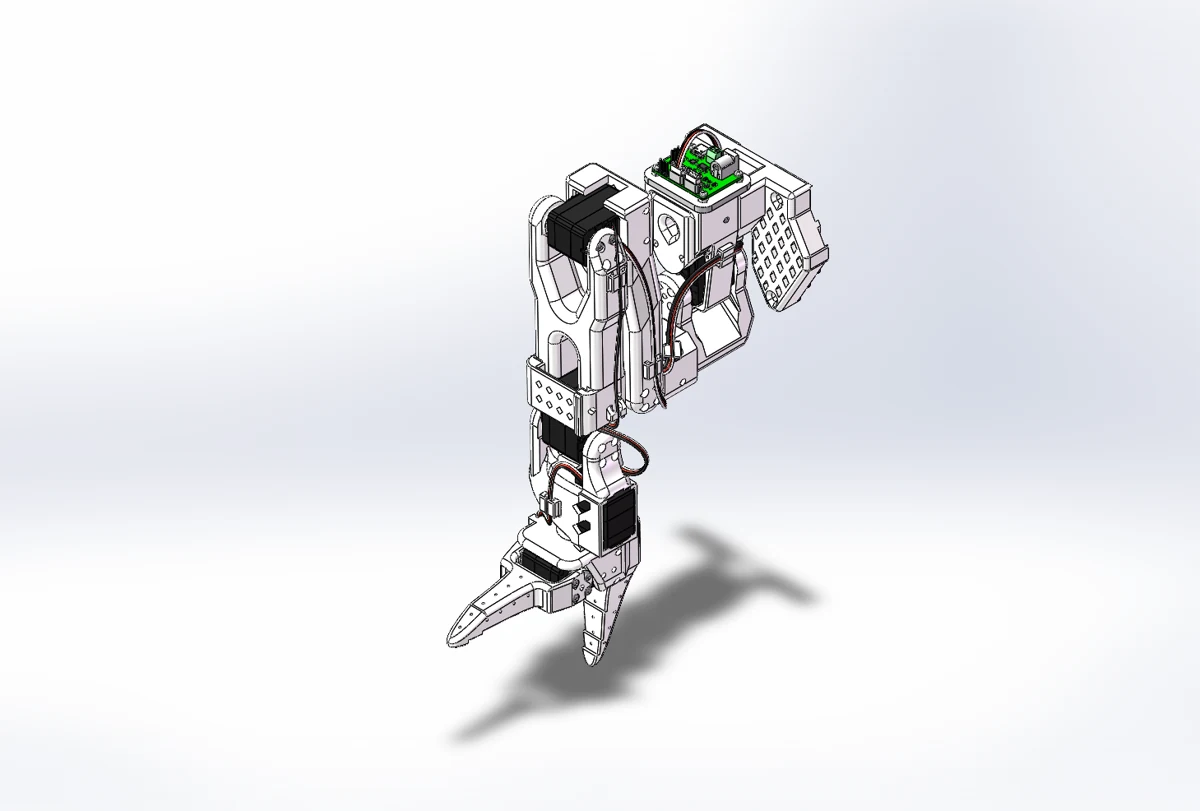

六自由度串联臂与两种操作方式

机械臂以 Base、Shoulder、Elbow 与 Wrist 构成六自由度串联关节链。单关节 Jog 用于逐轴调试与局部操作；Cartesian 模式以 TCP 目标位置和姿态为输入，由逆运动学计算各关节目标，再通过轨迹插值执行。

关节力矩与长臂展刚度

肩肘关节承担其下游连杆、夹爪与工件的综合负载。驱动选型从关节静态重力矩出发，进一步加入惯性、传动效率与连续工作温升；长臂展同时检查弯曲挠度和关节间隙对末端位置的影响。

τj,重力 = Σmᵢgℓᵢ,⊥
τmotor ≥ τjoint /(Nη)
简化悬臂端载：δ = FL³/(3EI)

夹持力、接触压力与偏载

双指摩擦抓取需要兼顾抗滑移与表面保护。增加指长可扩大接近范围，同时增大指根与导向支承的弯矩；选型中联合检查指垫材料、接触位置、开口范围和工件偏心。

竖直对称双指搬运：2μF指 ≥ Sm(g+a)
p平均 = F指/A有效

线束与维护空间

关节转动时线束的弯曲半径、固定点与接口余量会形成额外运动约束。装配设计覆盖收臂、最大伸展和转向组合姿态，预留连接器操作、紧固工具和易损部件更换空间。

移动平台上的坐标链

系统统一世界、底盘、机械臂基座、相机和 TCP 坐标系。相机得到的目标位姿先转换到机械臂基座；对于世界坐标中的目标，则需利用当前底盘位姿与臂座安装变换计算相对目标。底盘移动后更新位姿链，保持视觉目标与机械臂执行空间一致。

ᴬTₒ = (ᵂTᴮ · ᴮTᴬ)⁻¹ · ᵂTₒ
ᴬTₒ = ᴬT꜀ · ᶜTₒ
W：世界；B：底盘；A：臂座；C：相机；O：目标

Pre-Grasp 到低速接近

摄像头找到目标后，系统计算目标相对位置、完成坐标转换与可达性判断，再由 IK 生成机械臂动作。先到达 Pre-Grasp 位姿调整朝向，再沿接近方向低速进入目标区域，最后闭合双指夹爪。操作者保留目标选择与异常接管权。

路径可行与时间约束

规划场景同时包含机器人自身、底盘、工件和周边障碍。碰撞检查覆盖起点、终点与中间姿态；随后结合关节速度、加速度和末端负载进行时间参数化，把几何路径转化为可执行轨迹。

抓取反馈与任务恢复

用搜索、定位、停靠、预抓取、接近、闭合、抬升、转移和释放组织状态机。每个阶段设置进入条件、完成条件、超时及恢复动作；持握确认综合夹爪位置、负载变化与视觉结果，恢复时先退出接触区再重新规划。

Jog 与 Cartesian 的控制衔接

Jog 直接调整关节目标，Cartesian 则经逆运动学生成关节目标。两种模式共享关节限位与轨迹执行接口；切换模式时以当前实际关节状态作为起点，关注速度连续性、逆解分支和靠近奇异姿态时的关节速度放大。

Jetson TX2：上位计算

NVIDIA Jetson TX2 负责视觉、导航、任务逻辑、坐标变换与机械臂运动学。上位层输出目标位置、速度和状态指令，把任务决策与执行器闭环分开，便于组织复杂任务和分层排查。

Arduino / PIC：底层节点

底层采用 Arduino、PIC 与 CAN 总线管理驱动节点，负责具体执行器的闭环执行。平台包含四个行走电机、四个转向电机、六个机械臂关节和夹爪；用共享总线组织执行器，降低点对点连接带来的线束与维护复杂度。

CAN 接口设计与维护

将命令、状态与故障组织为清晰的节点接口，统一位置、速度的单位和方向。通信设计重点包括标识符分配、更新周期、超时行为及总线负载；调试高速 CAN 物理层时检查收发器、主干与支线、两端终端匹配和节点参数一致性。

总线负载率 ≈ Σ(帧位数 × 更新频率)/比特率

GPS / IMU 与导航坐标

GPS 提供全局位置，IMU 提供惯性与姿态信息，两类信息共同服务于导航与区域搜索。集成时将地理坐标转到一致的局部世界坐标，并核对航向约定、安装方向、时间戳和位置质量，再与底盘及机械臂坐标链衔接。

动力与逻辑的协同

行走、转向和机械臂动作产生不同的电流变化。电气设计按任务工况分析同时工作的执行器、计算负载和峰值电流，结合供电支路、公共参考地、保护与通信状态排查欠压和节点失联。

分层联调顺序

机械装配与自由运动 → 关节方向与零位 → 工具与相机外参 → 视觉定位 → 低速接近 → 夹持与抬升 → 移动抓取。每一层建立可重复的基础动作，便于将结构、感知和控制误差分开定位。

根据误差特征定位问题

固定偏移优先检查零位和外参；随姿态变化的偏差关注关节回差、重力挠度及工具坐标；运动后偏移关注时间同步、结构松动与底盘残余运动；接触振荡则结合速度、反馈延迟和闭环参数分析。

核心计算关系

冷却液质量流量与进出口温差决定冷却液侧带走的热量；换热器面积、总传热系数和有效温差共同决定换热能力。ΔTlm 为对数平均温差。

Q̇coolant = ṁc cp (Tin − Tout)　　Q̇ = U A ΔTlm

从工况建立散热需求

将发动机负荷、持续工作时间、环境温度与车辆速度放在同一工况中分析。低速高负荷时空气流量不足，高速时进风和导流更关键；散热设计需要覆盖热量输入与空气侧条件同时变化的情况。

热平衡与瞬态温升

稳态时冷却系统排热量需要平衡进入冷却回路的热量；瞬态温升还取决于发动机、冷却液及散热器的热容量。测试既看温度峰值，也看升温速率和负荷下降后的恢复过程。

换热器增大不一定等比例增益

增加芯体面积或厚度会改变空气侧压降、通流均匀性和安装空间。若风量下降或局部旁通严重，新增换热面积不能充分利用，因此需要把芯体、进风口和出口通道一起考虑。

核心计算关系

沿程损失与弯头、接头等局部损失共同构成系统阻力；泵的工作点由泵特性与系统阻力曲线共同决定。

Δp = (f L / D + ΣK) · ρv² / 2

管径与管路布置

减小管径会提高流速，但压降、泵负担和接口敏感性随之增加。布置时减少急弯和突然缩扩径，检查软管最小弯曲半径、热源间距、运动干涉及拆装路径。

排气、补液与流量稳定

高点积气会降低有效流通与局部换热能力。加水口、排气位置与管路高差要协同布置，接头需考虑密封、固定和装配一致性，避免局部滞气或渗漏影响判断。

空气侧压差与旁通

导流板的作用是把来流引入芯体并建立有效压差。关注进风区、芯体周边密封和出风回流；空气从阻力更小的缝隙旁通时，入口面积大也不代表穿过芯体的流量大。

散热器支承与振动

水箱和管路的质量通过安装耳片传入车架。支承要承受加减速和振动，同时允许热膨胀及车架微小变形；避免过约束把载荷集中到薄壁水室、焊缝或接管根部。

热膨胀与接口应力

管路长度变化、不同材料的热膨胀差异和装配偏差会共同作用于接口。设计时检查冷态与热态空间，并通过合理的软连接和支承位置减轻接管弯矩。

供应商技术交付

把芯体外形、接口位置和方向、安装孔系及装车边界表达清楚；针对加工和装车差异，逐项确认修改点，跟进返修、密封和安装情况，使设计尺寸与实车约束一致。

分清变量与评价口径

在相近环境温度、发动机负荷和车辆速度下比较方案，记录冷却温度、运行状态和异常。导流改变、流路调整和结构修改尽量分开比较，避免把多个因素的综合效果误归于单一零件。

常见异常的诊断

持续温升关注热负荷和整体散热能力；低速温升关注空气侧；进出口温差异常结合流量、堵塞和积气判断；渗漏和接口裂纹结合支承、振动与热变形排查。

工程成果

排查与解决 20+ 项设计及运行问题，随队获得全国第二名；赛后整理约 50 页动力与散热系统设计、维护与调试经验文档，为后续迭代和团队传承提供依据。

散热器安装耳片

散热器与管路安装环境

安装耳片与加水口

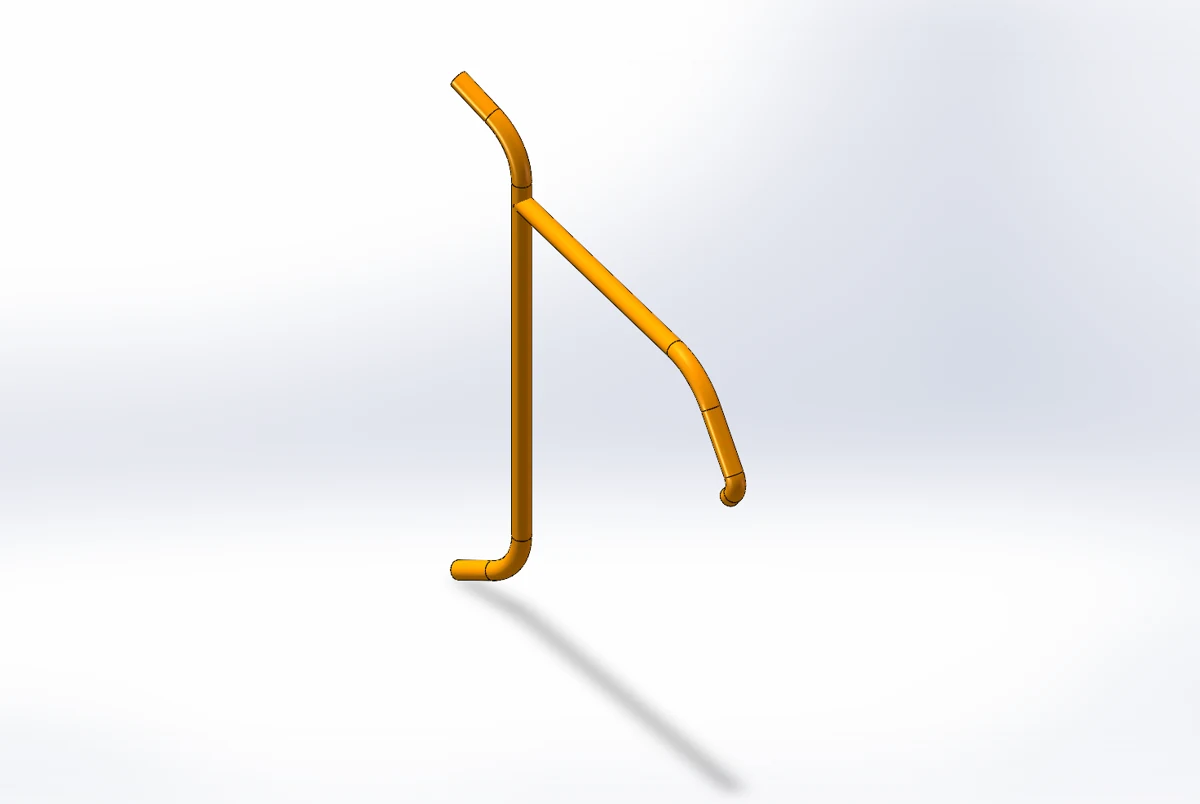

上水管

下水管

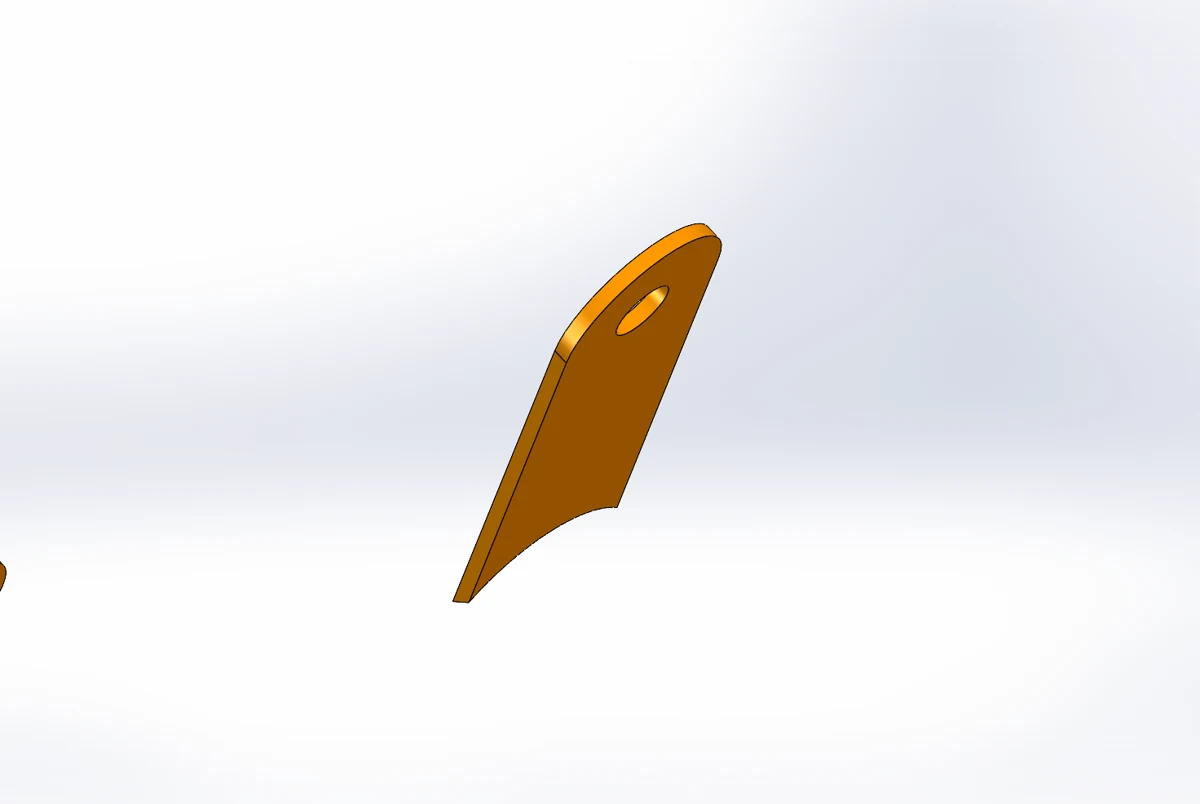

安装耳片单件局部

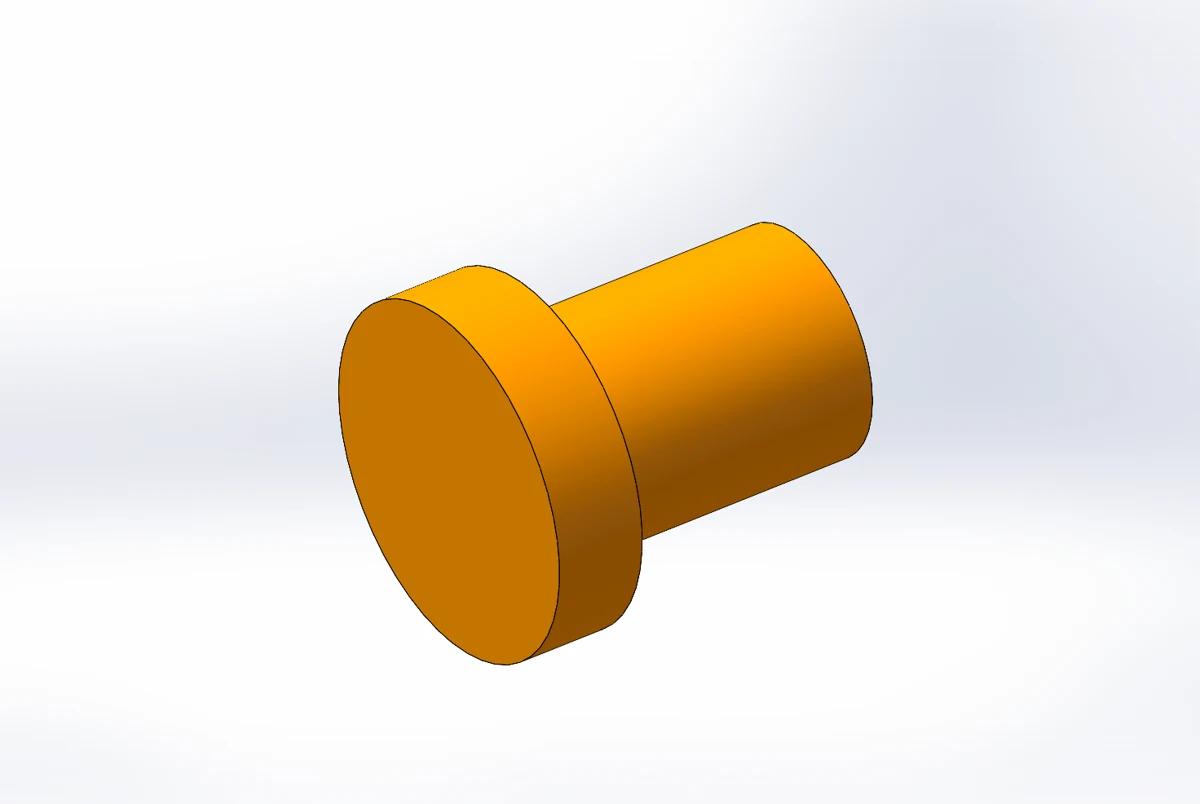

加水口文件中的单件局部

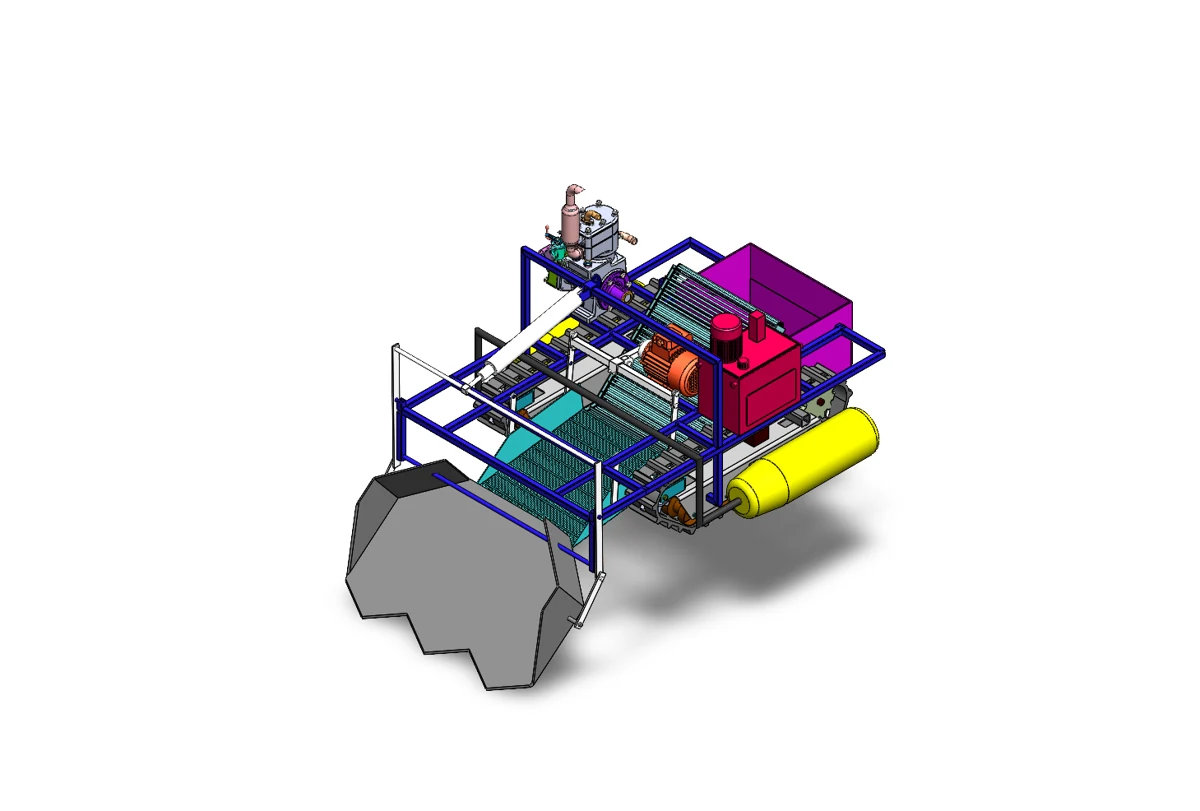

沿物料流组织机械系统

前端挖掘铲把物料导入分离区域，振动筛完成筛分，水仓与清理架参与清理，传送带将物料送入采收箱。各环节的处理能力应匹配，避免前端供料超过后端输送能力造成堆积。

作业角度与机构连接

挖掘铲的入土角、作业深度和前进速度共同影响阻力与物料进入状态。角度调节结构和液压执行机构需要兼顾调节范围、承载路径与极限姿态下的干涉。

整机重心与布局

发动机、液压部件和水仓等集中质量影响履带载荷分配。布置时同时检查前部作业载荷、采收箱逐渐增重和水量变化带来的重心移动，并预留检修与清理空间。

核心计算关系

以偏心驱动的近似简谐运动理解振幅、频率与加速度；e 为等效偏心量，ω 为角频率，Γ 为无量纲振动强度。具体运动还受连杆和摇臂几何影响。

x = e cos(ωt)　　amax = e ω²　　Γ = e ω² / g

振幅与频率的取舍

提高频率会按平方关系提高峰值加速度，也会增加惯性载荷、振动传递和连接松动风险。筛分设计要同时考虑分离效率、物料损伤、堵塞以及机架承受的周期载荷。

筛条布置与通道

振动筛图中包含 900 mm、800 mm 等主要尺寸，79 根小钢条及支撑 / 挡板结构。筛条间距需要结合目标尺寸与杂质分布，横向支撑既提高刚度，也可能影响有效通流面积和清理便利性。

偏心载荷与疲劳

偏心轴、摇臂和连接销承受交变载荷。检查轴肩、孔边和焊缝附近的应力集中，并关注润滑、间隙增长和振动传入主体机架的路径。

核心计算关系

液压缸推力、速度分别由压力和流量决定；液压马达转矩与压差、排量和机械效率相关。回程计算使用有杆腔有效面积。

Fcyl = p A η　　v = Q / A　　Tm = Δp Vd ηm / (2π)

执行机构与传动匹配

按作业阻力和最不利力臂检查液压缸需求；马达转速与减速传动匹配输送和行走速度。不同回路同时动作时，流量分配与压降会影响动作一致性。

履带附着与接地

接地压力可由整机重量与接触面积作初步估计，但地面变形、滑移和下陷还与土壤条件有关。前进牵引力需覆盖行驶阻力与挖掘阻力，避免只按空载行走选择驱动。

传送能力与堵塞

传送带的速度、有效承载截面及物料堆积状态决定输送能力；检查落料位置、边缘挡料和转接间隙，减少大块杂质在机构交接处卡堵。

材料与磨损位置

挖掘铲主板和侧板使用 65Mn；选材与刃口磨损、冲击和成形工艺相联系。机架重点关注整体刚度和连接可靠性，销轴与传动轴重点关注剪切、弯曲及配合磨损。

基准、配合与装配

以安装孔系和功能面建立尺寸基准。连接销、摇臂和支承处关注轴线关系与装配间隙；焊接结构要兼顾焊后变形和定位复查，防止误差累积导致机构卡滞。

工程交付

通过总装、剖视和局部放大表达功能关系，使用明细表组织部件和材料。装配过程重视清洁、配合尺寸复查、去毛刺和密封件保护，衔接图纸与实际制造。

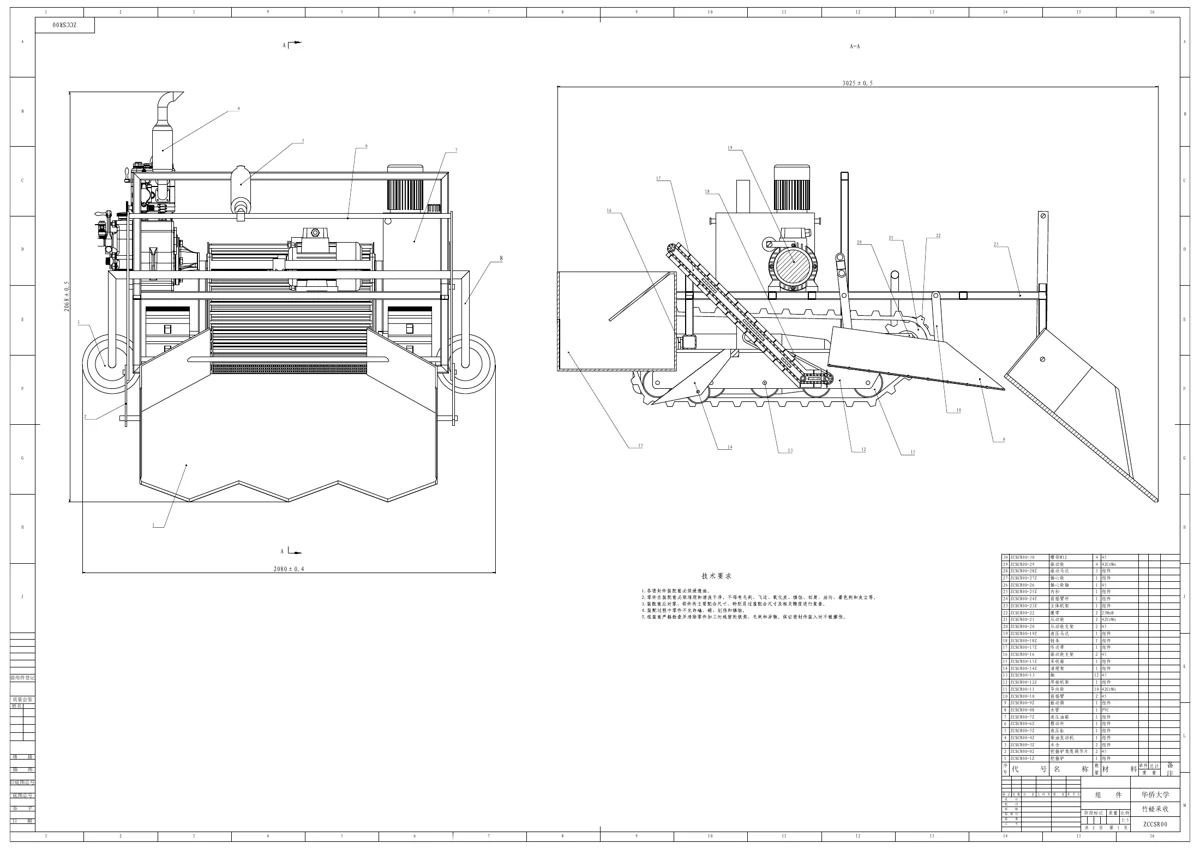

整机工程图

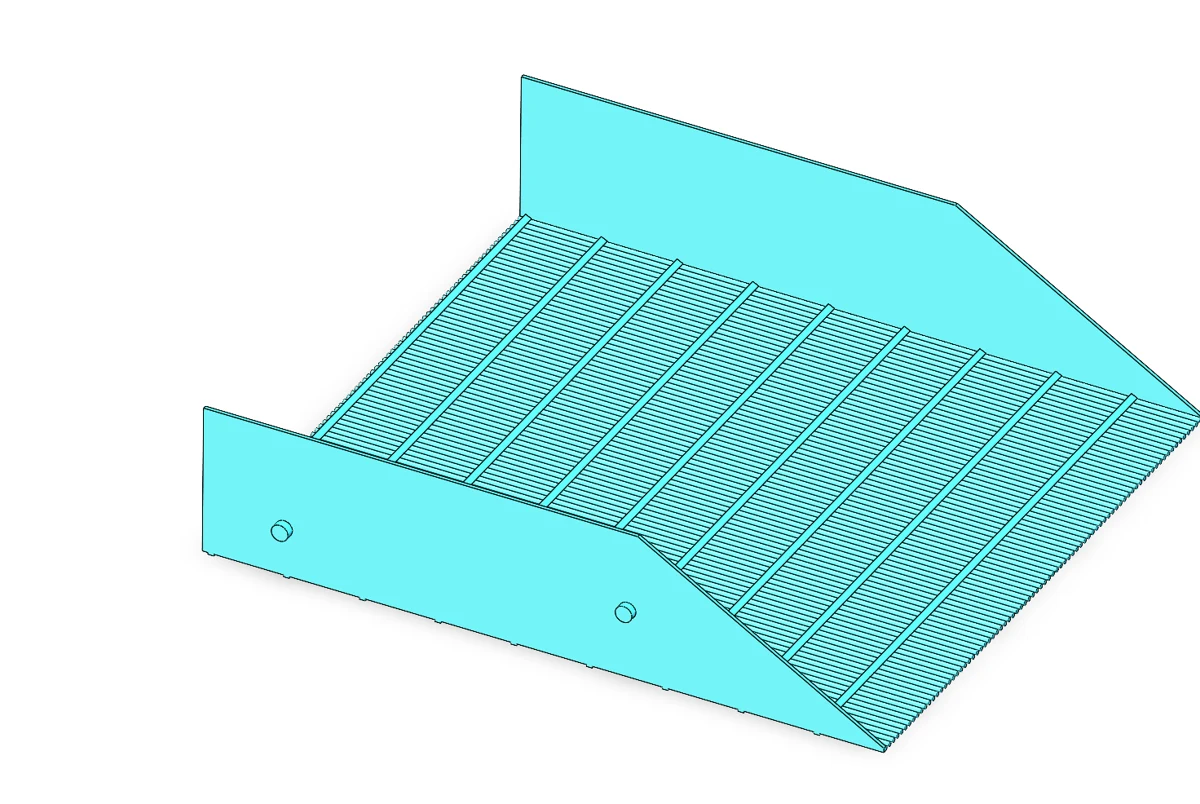

筛分子装配

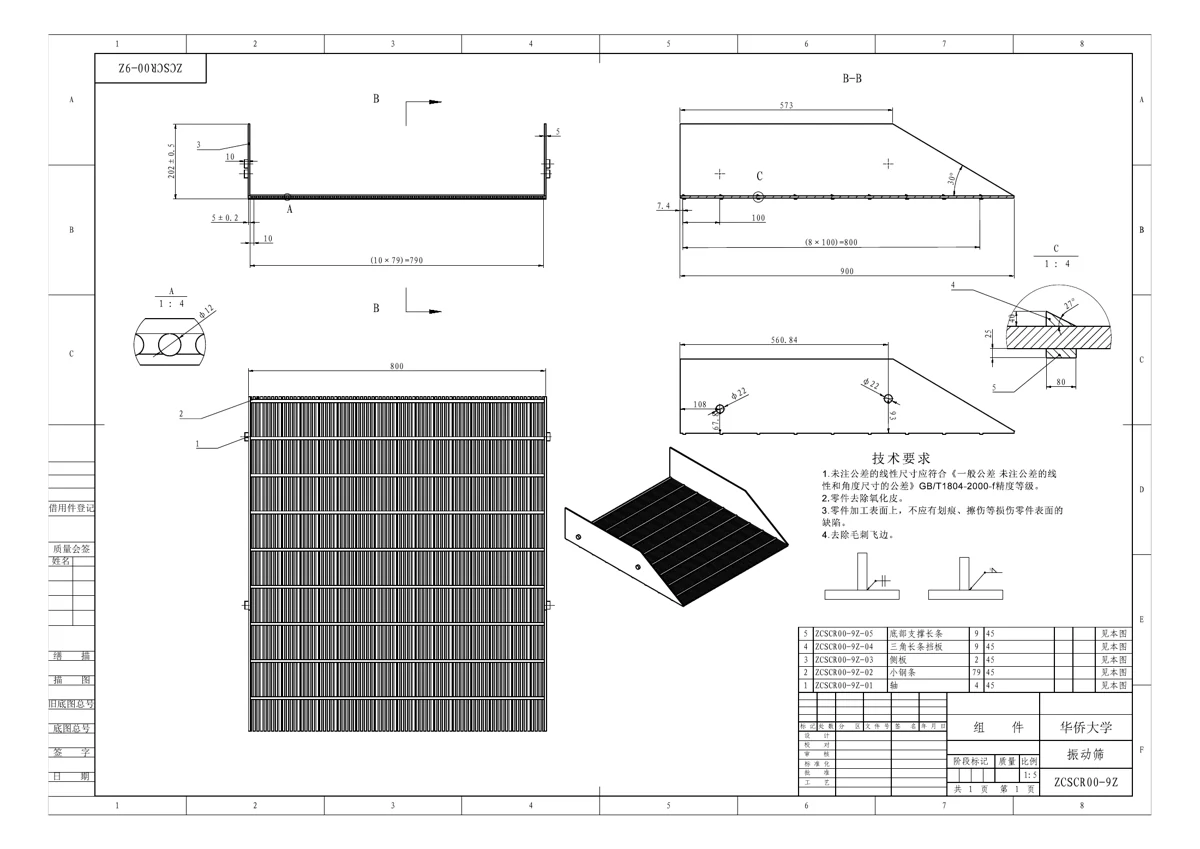

筛分工程图与剖面

核心计算关系

由基座沿关节链组合旋转和平移，得到工具坐标系位姿。每个变换同时包含安装关系和对应关节运动。

ᴮTₜ(q) = ᴮT₁(q₁) · ¹T₂(q₂) · … · ⁿTₜ

位置与姿态的区别

基座回转、肩肘关节主要改变可达位置，腕部关节进一步改变工具方向。讨论抓取点时还要包含工具偏置；更换夹爪后，法兰位置不变也可能导致指尖位置改变。

自由度与任务约束

要同时检查独立运动自由度和任务要求的姿态约束。某些末端位置可以到达，但未必能以所需方向进入；规划时把位置、朝向和碰撞空间联合考虑。

核心计算关系

q0 为两侧标定零位，s 表示方向，k 为映射比例。执行指令还需满足从臂各关节的范围与速度约束。

q从 = q从,0 + s · k · (q主 − q主,0)

零位与单位

先核对编码器零点、安装方向、角度单位和关节顺序，再建立映射。两侧看似相同的外形可能采用不同的坐标和零位约定，未经转换直接发送角度会导致姿态不一致。

平滑与延迟

对示教信号进行适当插值、限速与加速度约束，避免手部抖动引起快速反复动作。通信延迟和执行器响应会改变主从跟随感，应结合时间戳观察滞后。

核心计算关系

每个关节需要承担其下游构件与负载的重力矩；ℓk,⊥ 为对应重力作用线到关节轴的垂直力臂。

τj,重力 = Σ mk g ℓk,⊥

肩肘部位的负担

机械臂伸展时，远端质量形成较大的根部力矩。夹爪和相机的新增质量应纳入负载分析，同时检查关节支架挠度、轴承支承和底座固定。

误差累积

关节回差、安装偏心和连接松动沿串联链累积为末端误差。长力臂会放大角度误差，因此重复定位需要在不同姿态和运动方向下比较。

分关节校准

单独驱动关节确认方向、零位和限位；再执行简单平面动作，检查关节链定义。最后加入多关节轨迹和夹爪动作，避免起始阶段将多个问题叠加。

路径与终点都要检查

终点可达并不意味着连接路径可行。关注中间姿态的自碰撞、连杆与环境间距、线缆弯曲和速度变化，避免只检查起止点。

性能观察

区分重复到达误差、主从延迟、负载引起的下垂和反向运动回差，分别对应标定、通信、刚度与传动因素。

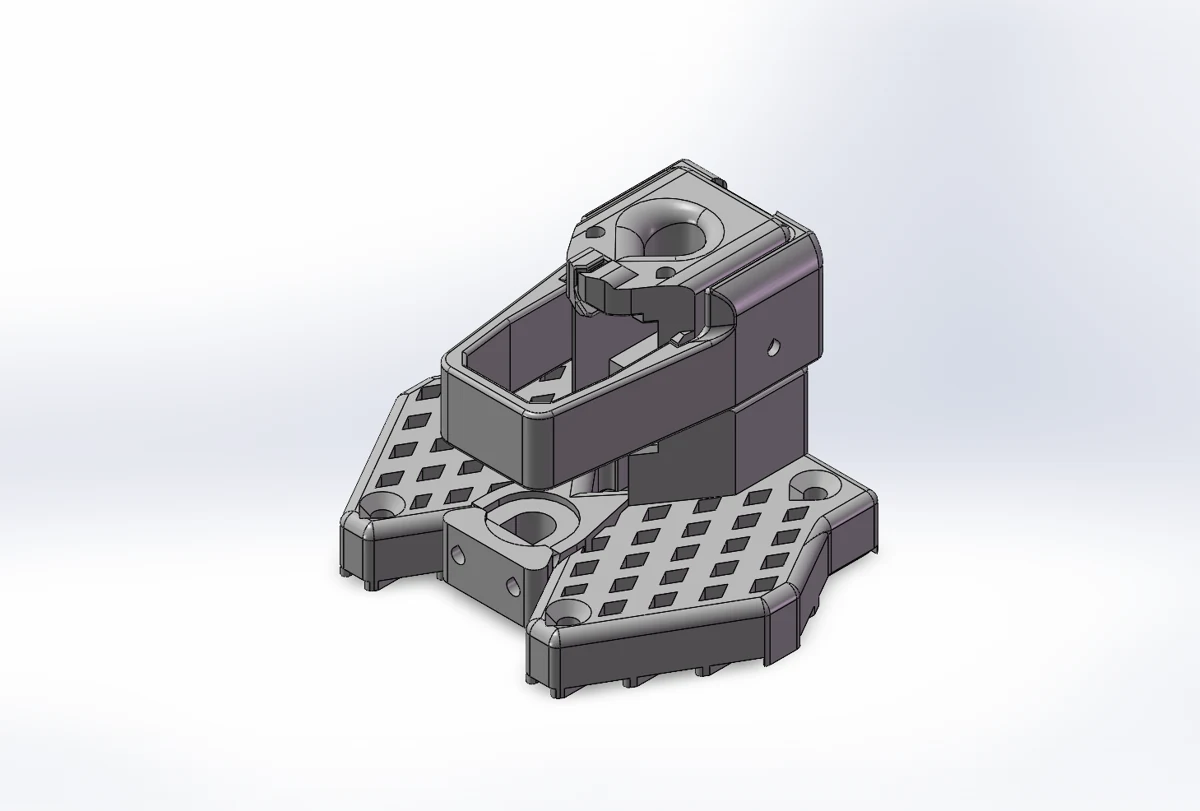

底座零件

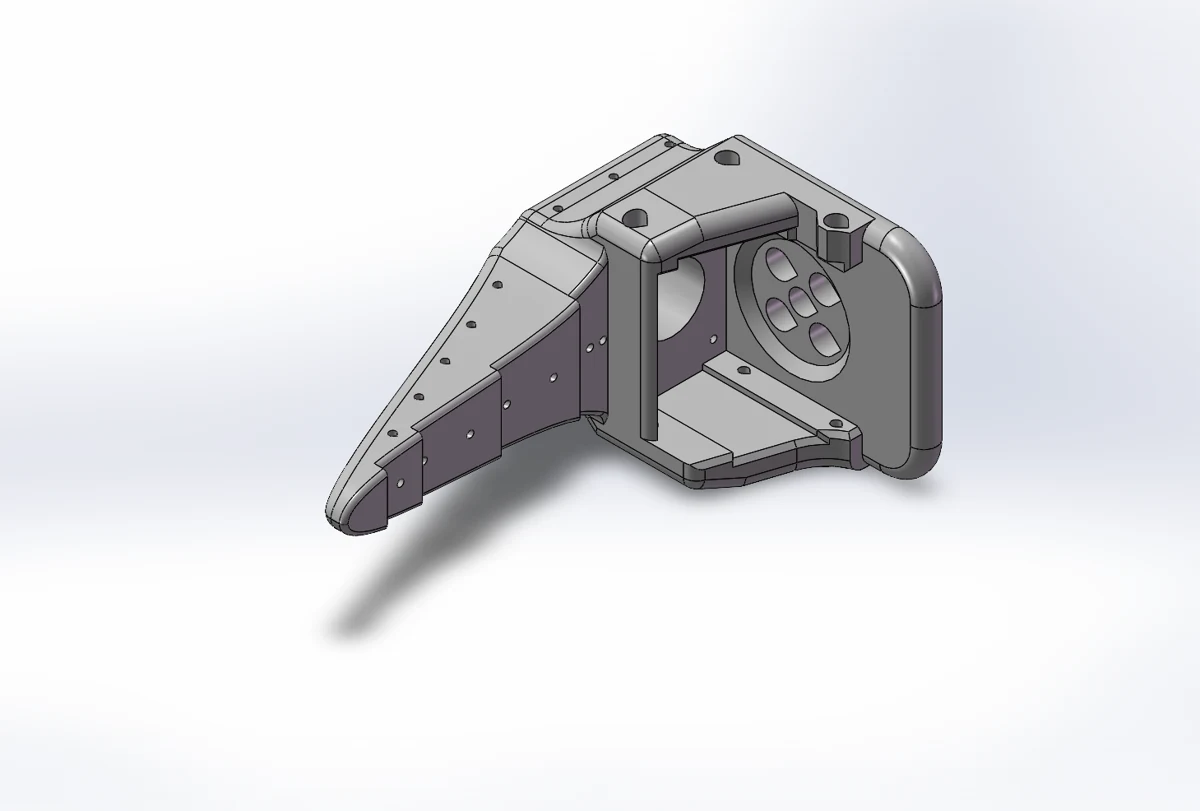

腕部滚转零件

线缆也是运动约束

线缆长度、弯曲半径和固定点决定其在关节运动中的形态。布线需覆盖组合姿态，避免拉紧、缠绕和夹入关节缝隙；在接口附近设置合理的应力释放。

装配顺序与维护

关节固定、线缆穿引和外壳闭合之间存在先后关系。规划结构时保留连接器操作和紧固工具空间，减少维护一个执行器时需要拆解的无关部件。

驱动与结构迭代

执行器更换会改变尺寸、输出特性、惯量和安装要求。改版需要同时检查固定方式、供电通信与控制参数，避免只替换外形而保留不匹配的运动设定。

关节坐标定义

关节轴定义在各自局部坐标系中，模型中相同的轴向数字不代表空间方向相同。关节原点的安装旋转和位移一起决定实际运动轴。

标定版本的一致性

新旧标定可能采用不同零位和角度区间。切换时同步处理关节偏置、限位、初始姿态和上位机映射，保持模型姿态与实物动作一致。

核心计算关系

方向符号和零位偏置共同把编码器读数映射到物理角度；限位应在一致的坐标定义下检查。

q物理 = s · q编码 + qoffset

相机配置与工具变化

添加相机需要把其固定变换纳入运动链，重新检查重心、惯量、视野遮挡和线缆路径。工具长度改变还会影响末端位置和可达工作空间。

关节间隙的影响

轻型支架和打印连接件会产生弹性变形；传动回差在正反向运动中表现不同。检查时分别保持运动方向一致和反向到达，区分柔性下垂与空行程。

速度与载荷匹配

提高速度不仅增加峰值加速度，也会放大结构振动和电源负载变化。轨迹应综合关节范围、执行器输出和末端负载，尤其关注肩肘关节在伸展姿态的需求。

机械与软件限位

先确定结构可运动区域，再把线缆、相邻部件和工具干涉形成的附加边界纳入控制限位。多个关节组合后的限制可能严于单轴范围。

改版检查清单

对零件修改、执行器更换和相机添加分别核对尺寸、装配、坐标与参数。用相同的基础动作比较前后表现，避免同时更改零位和结构后失去对照。

动作与线缆检查

由小幅单关节运动扩展到组合路径，观察最小弯曲半径、接口受力和线缆回弹。停止后检查工具抖动、姿态保持和驱动负载，定位机械或控制因素。

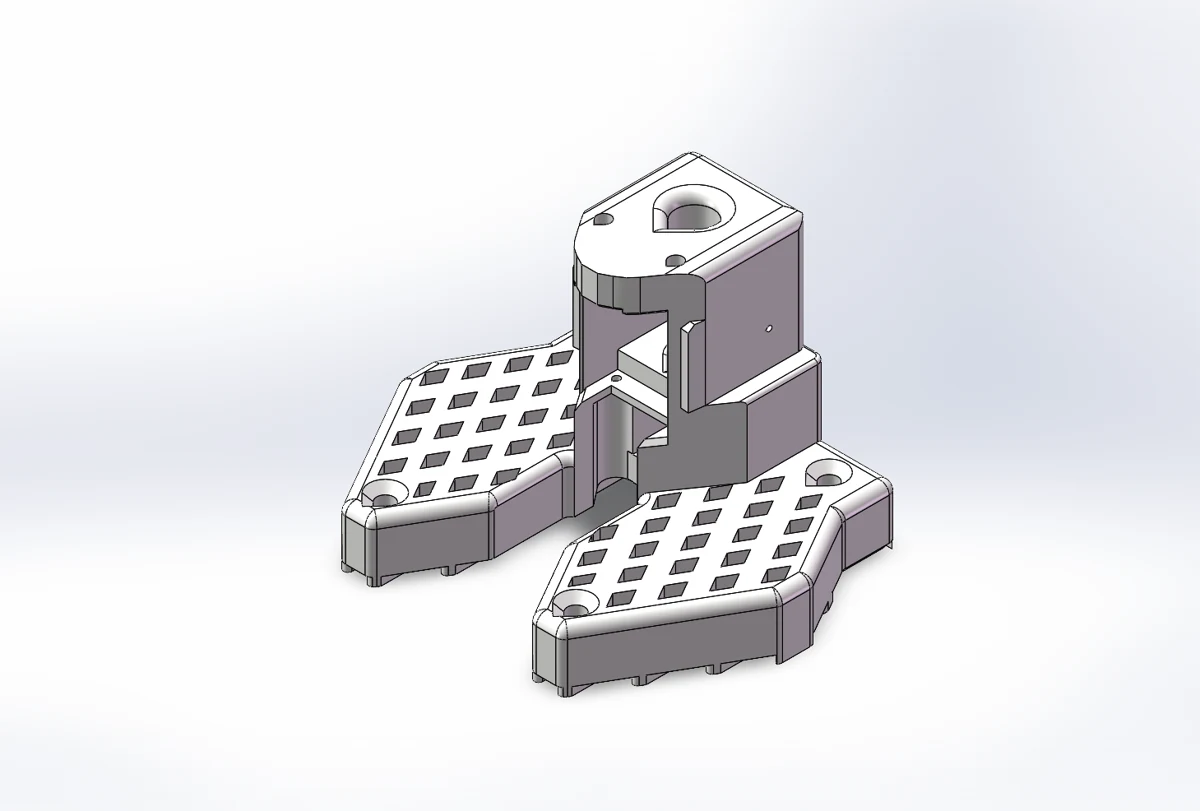

SO101 底座零件

核心计算关系

车轮沿半径 L 布置，驱动方向取切向；θi 为车轮安装角，r 为轮半径。把三个车轮方程组合即可由车体速度求各轮转速。

r ωi = −sinθi · vx + cosθi · vy + L ωz

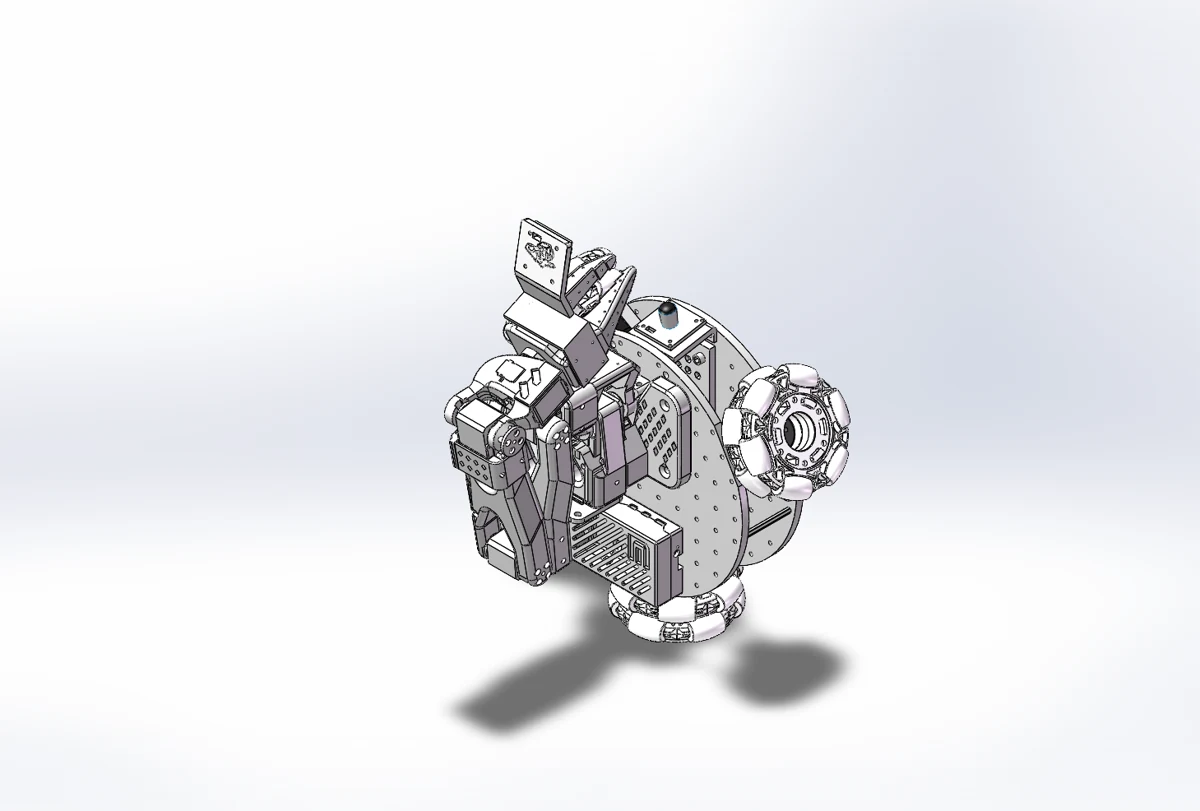

三轮如何合成平面运动

三个驱动方向共同决定车体的纵向、横向和偏航速度。全向轮滚子释放非驱动方向约束，因此轮子的安装角、旋转方向与控制符号必须一致。

速度饱和与轨迹形状

当某个轮速超过允许值时，对三轮指令按同一比例缩放，可以保持期望平移与转向的比例关系；分别裁剪各轮会改变实际运动方向。

支承三角形与重心

三轮接地点形成支承三角形。机械臂伸出或抬高重物会移动整机重心，地面加速度还会引入额外倾覆趋势；低位布置电池和较重部件有利于保持稳定裕量。

层板和连接刚度

分层底板便于安排电源、计算和机械臂，但连接柱与安装面需要承受机械臂根部弯矩。检查板件局部挠度、孔边受力和连接柱间距，避免上层摆动放大末端误差。

移动与抓取的任务衔接

底盘负责把目标送入机械臂有效工作区，机械臂完成精细操作。任务规划要同时考虑机械臂伸展、视野、桌边距离与底盘可停靠位置。

车体、世界和工具坐标

把底盘位姿、机械臂基座安装关系与工具位姿串联起来。世界坐标下的目标，必须转到当前底盘 / 机械臂坐标后用于操作；底盘移动后不能继续使用旧的目标相对位姿。

地面接触与里程误差

滚子接触、轮径差异、地面不平和打滑都会影响轮速到实际位移的映射。匀速直行、横移和原地转向分别检查，有助于区分机械差异与符号错误。

通信与供电的耦合

电机加速和机械臂动作会引起电源负载变化。控制系统需关注供电压降、共享地、通信延迟和失联后的动作状态，避免把电气问题误判为运动模型问题。

由单轮到整机

先核对单轮方向与转速，再检查直行、横移和旋转组合。完成底盘基本动作后，再逐步加入机械臂和视觉任务，记录底盘移动对末端位置和视野的影响。

整机评价

关注跟随误差、停止后的残余运动、重复停靠偏差和机械臂动作时的平台稳定性。地面材质、负载和速度分别改变，定位主要影响因素。

核心计算关系

竖直搬运时，以对称双指摩擦夹持估算所需单指法向力 N；μ 为接触摩擦系数，S 为裕量系数，a 为向上加速度。

2 μ N ≥ S m(g + a)

夹得住与夹不坏

法向力过小会滑移，过大可能压伤目标或使指端变形。结合物体表面、质量、加速度和允许接触压力确定工作区间，并关注抓取位置偏心产生的倾覆力矩。

力臂对导轨的影响

物体受力点离滑块越远，导向系统承受的偏载力矩越大。指长增加虽然扩大可达空间，却放大弯曲和导轨负担；支承跨度、导轨平行度与滑块间隙共同影响指尖平行性。

核心计算关系

r 为传动轮有效半径；电机转矩先转化为传动带切向力，再按具体绕带与连接关系传递至两指。

F带 = η T电机 / r

张紧与传动柔性

传动带过松会产生空行程和相位差，过紧则增加轴承与导轨负担。双指对称性需要同时检查传动连接位置、带伸长、滑动阻力和装配零位。

线性导向的约束

导轨负责限制非工作方向自由度，驱动负责沿工作方向施力。安装面不平或两侧导轨不平行，会把理想平移变成带附加弯矩的卡滞运动。

视野、距离与遮挡

相机位置要覆盖接近、张开和闭合阶段的关键区域。指尖、目标和夹爪本体可能遮挡深度信息；相机到抓取点的距离影响视场覆盖、分辨能力和深度质量。

工具坐标与相机外参

定义夹持中心、工具坐标和相机坐标之间的变换。可更换指尖或移动相机后，需要重新核对抓取中心与外参，而不仅更新外形模型。

布线与安装刚度

相机线与执行器线缆在开合及机械臂运动中避免受拉和折弯。安装支架的微小松动会直接改变感知与夹持之间的几何关系。

开合一致性

从多个开口宽度检查指尖平行度与夹持中心漂移；正反向重复到达同一开口，区分传动回差、导轨摩擦和弹性变形。

抓取过程评价

按物体尺寸、表面和偏心位置组织抓取工况，关注接触后滑移、指尖偏转、夹持时长和动作重复性。保持抓取成功与准确放置两个环节的评价独立。

异常诊断

两指先后接触关注中心偏置和导轨平行度；闭合途中电机负担突增关注机械干涉；运动后定位漂移关注带张力、紧固和相机支架稳定性。

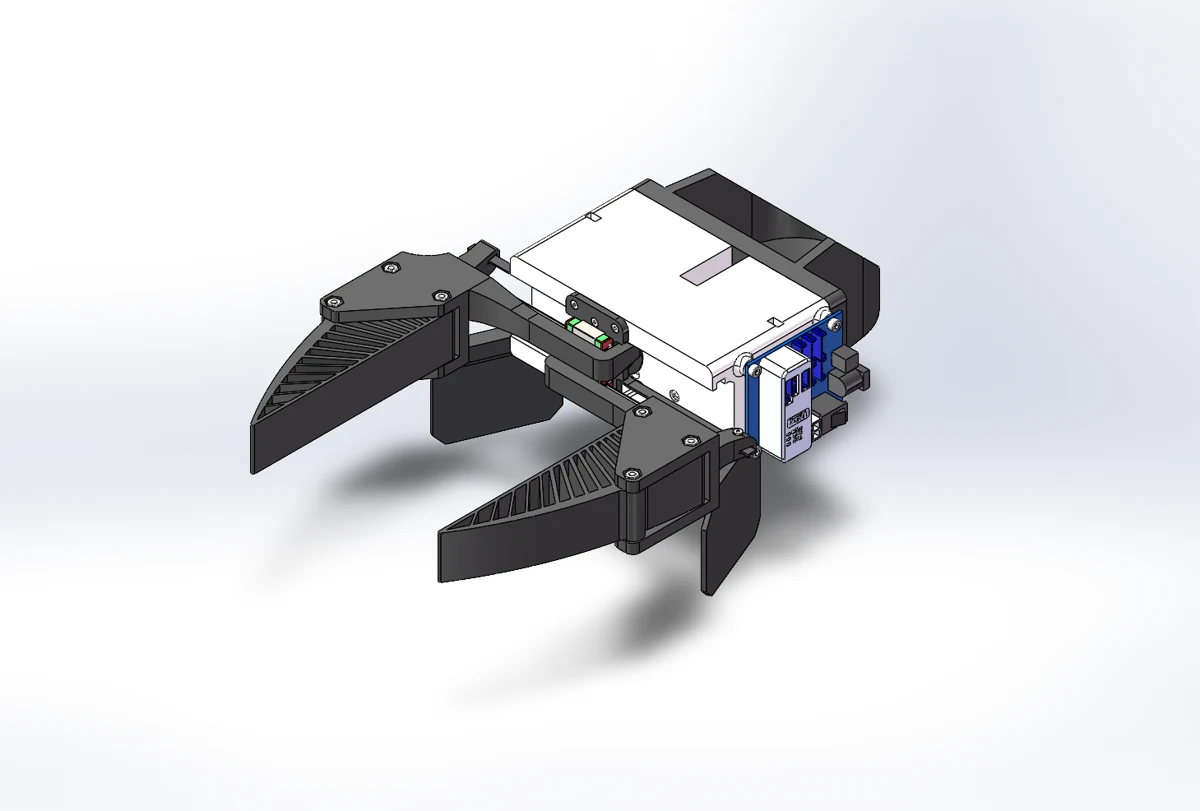

V1 装配

核心计算关系

s、r、c 分别表示太阳轮、内齿圈与行星架；使用相对行星架的转速建立啮合关系。

(ωs − ωc) / (ωr − ωc) = −Zr / Zs

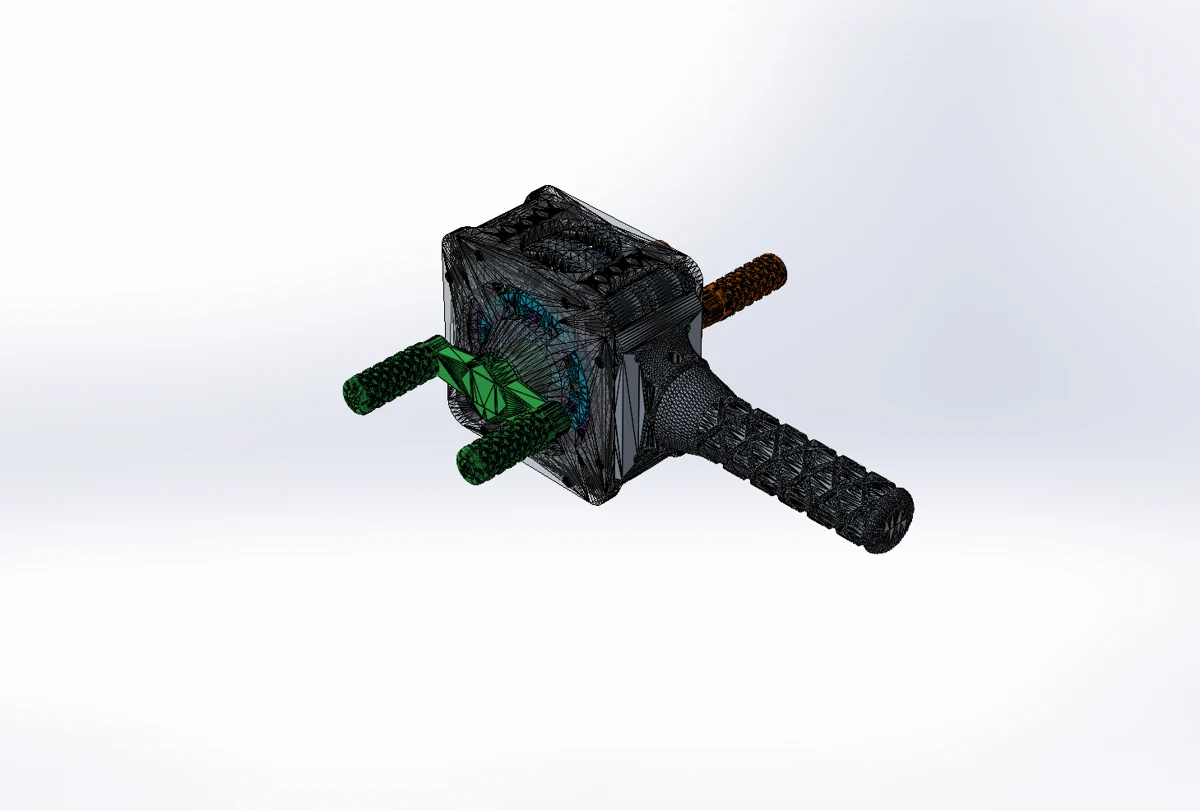

输入、输出与固定件

内齿圈固定，手摇输入连接行星架，太阳轮输出。太阳轮通过级间轴连接第二级行星架，使两级以相同增速逻辑串联；输入和最终输出同向。

核心计算关系

这里用 i 表示输出转速 / 输入转速；两级转速倍率相乘。

ωr = 0 → ωs / ωc = 1 + 58/14 = 36/7
i总 = (36/7)² = 1296/49 ≈ 26.449

公转与自转

行星轮随行星架公转，同时与太阳轮及固定内齿圈啮合产生自转。约束中必须同时保留中心运动和齿面相对运动，不能把行星轮简单当作固定中心齿轮。

核心计算关系

同模数标准同心布置满足中心距关系；三颗等间距行星轮同时装配时还需满足啮合相位条件。

Zr = Zs + 2Zp = 14 + 2 × 22 = 58
(Zs + Zr) / 3 = 24

级间相位与轴连接

级间轴需要保持第一级太阳轮和第二级行星架之间的刚性关系。连续角度驱动时跟踪每级公转、自转与相位，避免离散大步角度更新造成求解分支跳变。

同轴度与间隙

太阳轮、齿圈与行星架的同轴度影响齿侧间隙分布。行星轴孔位置误差可能导致个别行星轮提前承载；不能直接用行星轮数量假定理想均分载荷。

核心计算关系

增速以输出力矩降低为代价；η总 为两级效率乘积。齿轮切向力由该轴上的转矩和分度圆直径确定。

Tout ≈ η总 Tin / i总　　Ft = 2T / d

多级传动的损失

每级啮合、轴承和支承摩擦都会降低效率。两级串联会放大输入间隙、弹性变形和装配误差对输出的影响，应同时关注空载阻力与加载后的回差。

承载路径

齿面切向力通过行星轮轴传到行星架，内齿圈反力通过壳体闭合。检查行星销弯曲、支架挠度、壳体固定与轴向限位；过软支承会改变实际啮合状态。

打印方向与配合

打印齿轮需要综合考虑齿根层间强度、孔圆度、齿面质量和收缩。先校正孔轴及中心距，再用合适的齿侧间隙兼顾转动阻力与回差，避免靠强行挤压消除间隙。

分级检查

先检查单级自由运动和固定件位置，再连接第二级。用连续输入角度检查行星轮相位、级间输出与轴向窜动；改变运动方向时观察回差和局部卡滞。

调试判断

周期性卡顿优先检查偏心和齿形误差；全周阻力偏大关注中心距与装配预紧；加载后错位关注支承刚度与固定件松动。

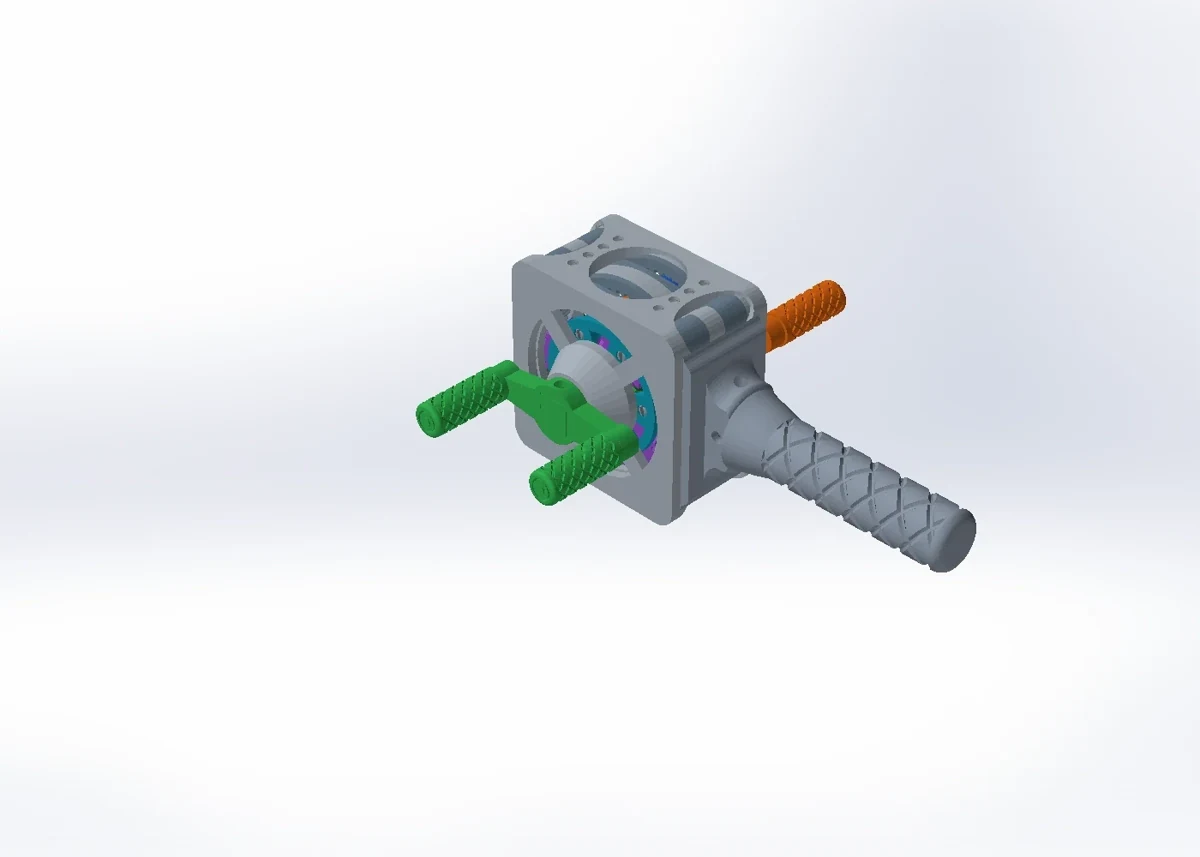

齿轮级 CAD 展示

核心计算关系

腱张力通过有效力臂形成关节转矩；腱长变化与各关节角度变化耦合。力臂可随姿态改变。

τ关节 = T腱 · r有效　　ΔL ≈ Σ rj Δqj

张紧与空行程

预张紧可以减小松弛导致的空行程，但过大的预张紧会增加关节摩擦和结构负荷。腱固定点、导向位置及卷绕方式需要保持重复性，避免不同手指获得不同的初始张力。

关节耦合与接触顺序

同一根腱跨越多个关节时，各关节动作受力臂、回弹、摩擦和接触约束共同影响。一个指节接触物体后，后续腱行程可能继续分配到其他关节。

核心计算关系

腱的拉伸量与张力、长度成正比，与材料刚度及截面积成反比；长腱路和较软材料会放大输入位移与指尖动作之间的差异。

ΔL弹性 = T L / (E A)

导向摩擦与迟滞

绕过导向面时的摩擦使两侧张力不同，并在拉紧和释放过程中表现出迟滞。弯折越多、包角越大，张力传递越容易受摩擦影响；腱路应兼顾紧凑布局与平顺过渡。

回差与蠕变

动作反向时，松弛、卷绕间隙和关节间隙都会形成回差；持续负载还可能引起腱和打印件的缓慢变形。需要分别观察短周期重复性与长时间保持时的漂移。

打印间隙与活动关节

半一体打印将部分活动结构合并成少量打印件，减少装配环节。活动间隙需要与层高、线宽、材料收缩和支撑方式匹配：过小易粘连，过大则增加侧向晃动。

强度与运动表面

指根、腱锚点和薄壁转接是主要受力区域。打印方向影响层间强度，运动接触面还要兼顾表面粗糙度、磨损和后处理可达性。

整手空间组织

掌内需要同时容纳腱路、执行器接口和五指根部。布置要避免手指相互干涉，便于张紧调整和更换磨损腱线。

从单腱到抓取协同

先建立单根腱行程与指节运动的对应，再调整各指初始张力。逐步组合捏取、包络和多指接触，观察接触顺序及张力重新分配。

动作不一致的定位

若同一输入行程在往返时得到不同姿态，重点检查腱摩擦和回差；若保持负载时继续弯曲，关注弹性和蠕变；若某关节先停住，检查摩擦、结构干涉和有效力臂变化。

技术评价

综合评价指尖重复位置、输入行程利用率、接触稳定性和维护调整成本，将传动柔性与多指适应性之间的取舍讲清楚。

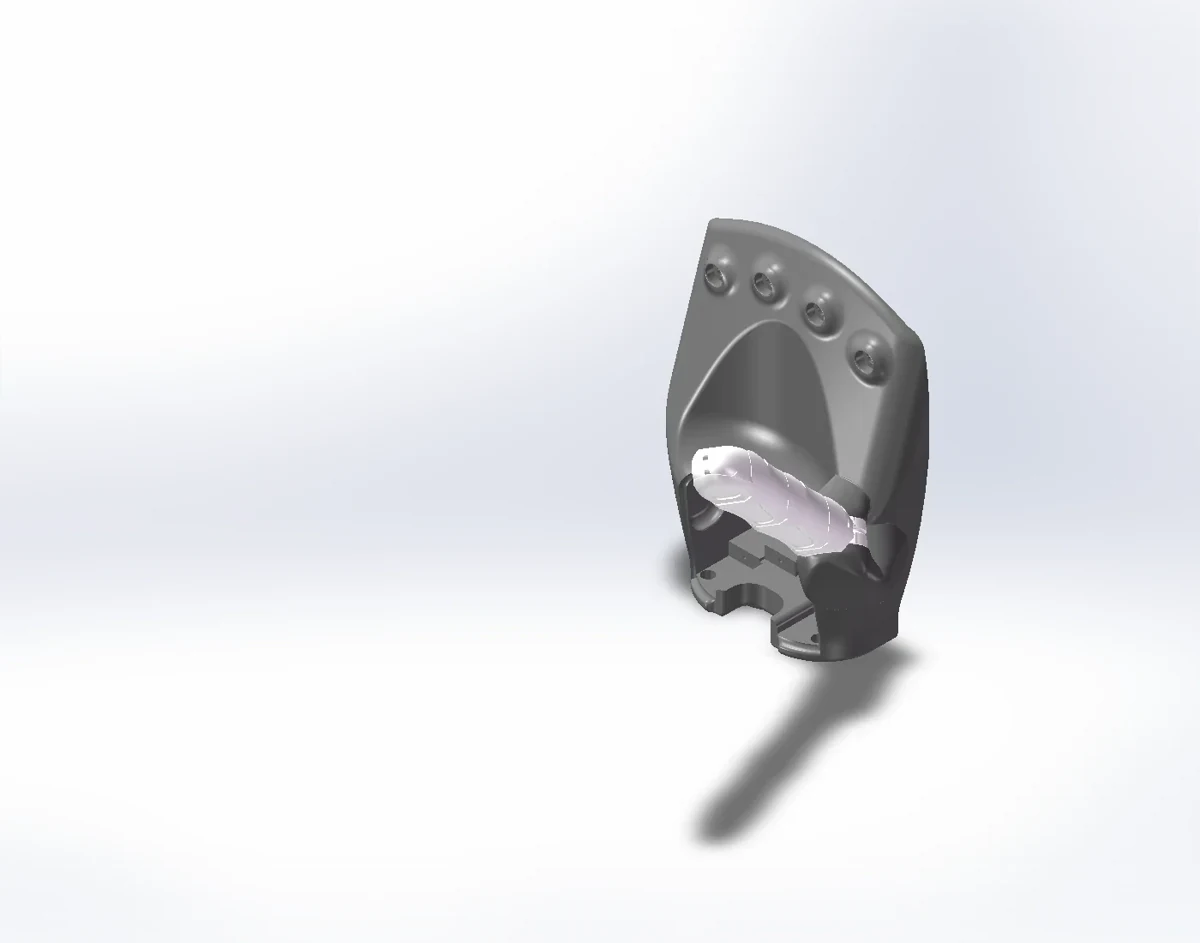

掌部 CAD 视图

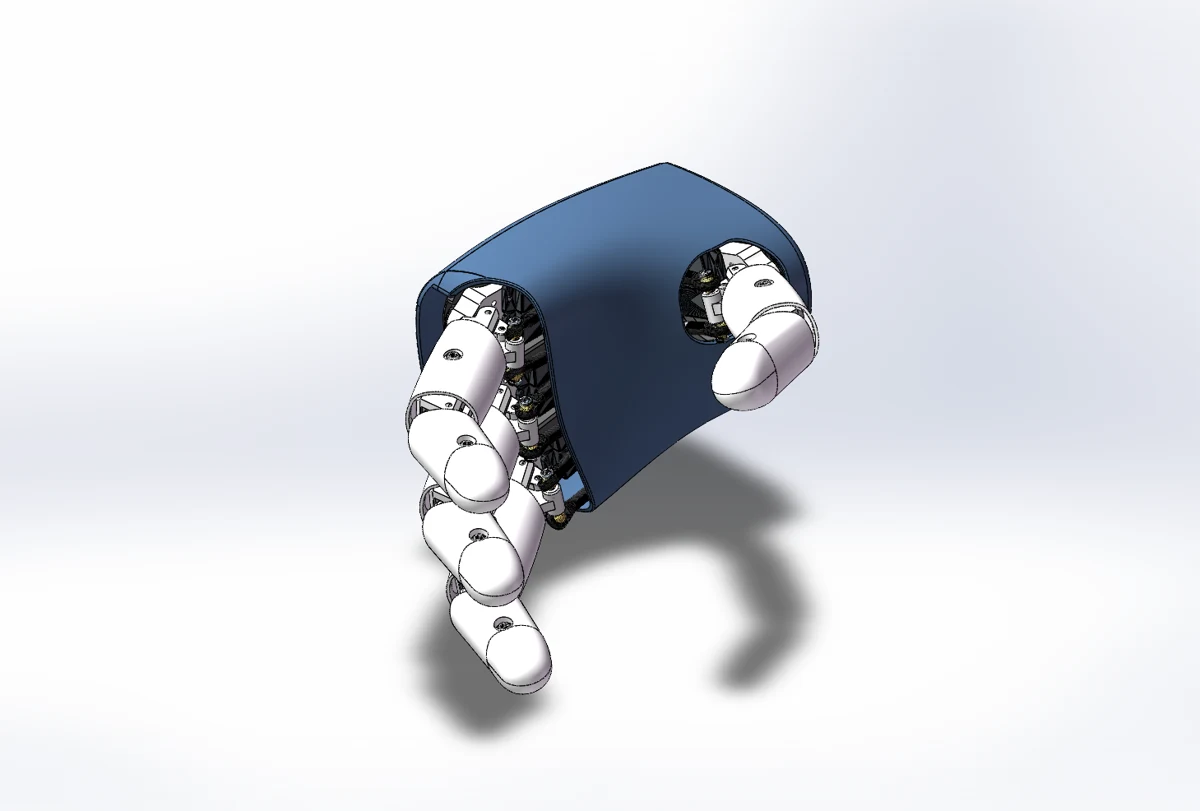

双执行器的协同

每指使用两个执行器，通过并联机构组合屈伸与外展 / 内收。对称机构在中位附近可用共模 / 差模理解运动分解，实际关节映射由连杆几何与标定关系决定。

指节耦合

两段指节的运动通过机构连接相互约束。分析自由度时要区分执行器数量、独立控制量和可见关节数量，避免将每个转动连接都当成独立控制自由度。

核心计算关系

雅可比矩阵描述执行器 / 关节运动与指尖运动的局部关系，也将指尖作用力映射为关节需求力矩。

v指尖 = J(q) q̇　　τ关节 = J(q)ᵀ F指尖

姿态影响输出能力

同样的执行器转矩，在不同指姿下对应不同方向的指尖力。接近奇异构型时，某些运动方向变得不敏感或需要较大关节速度，应结合几何传动比检查有效操作区域。

多指接触

多指抓取需要协调接触位置、法向方向和指尖运动。接触点分布影响抗扭和抗滑能力；单指输出强并不自动意味着整手抓取稳定。

机械柔性

指壳和连接件的弹性有利于缓冲，但会影响定位与接触力一致性。机构间隙、舵机回差和指端形变需要分别识别。

手内空间的分配

执行器、连杆、紧固件和布线共享有限空间。装配顺序应确保紧固工具可达，并避免外壳合拢后挤压线缆或限制连杆运动。

左右手与零位

镜像零件不等于控制方向可以直接镜像。左右手的机构方向、执行器安装和零位需要逐项对应；对称外形下仍可能存在不同的轴向符号。

关节限位与外壳间隙

检查张开、屈曲、侧摆及组合动作中的外壳接触，特别关注相邻手指之间的干涉。软件限位应与机械运动范围相匹配。

由单指到多指

先分别驱动每指的两个执行器，确认方向和零位，再进行屈伸、侧摆与组合动作。多指协同前先检查公共供电、通信与各指动作一致性。

评价维度

比较重复动作中的指尖偏差、回差和接触顺序，观察长时间动作后的温升及姿态漂移。对异常动作检查关节方向、机构死点和外壳阻挡。

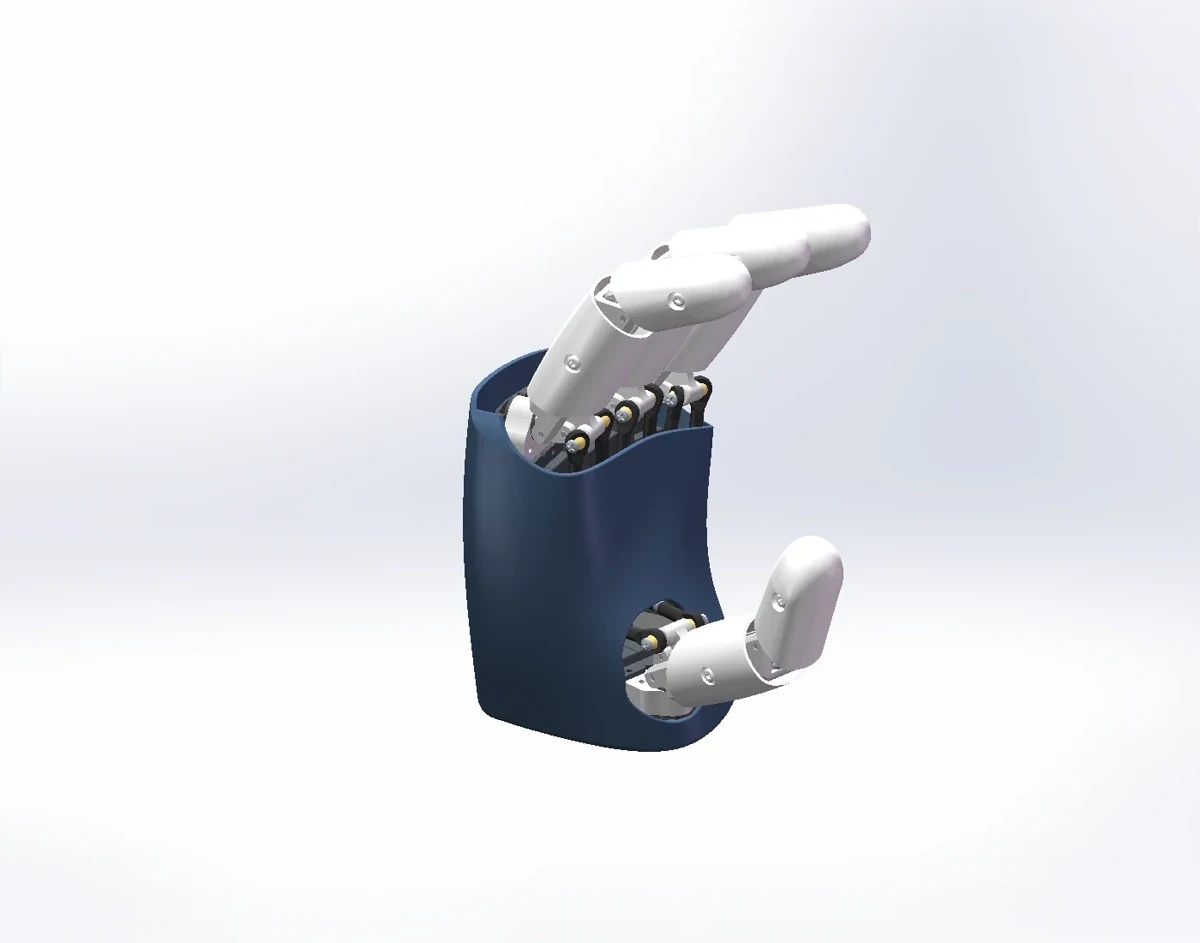

指内机构展示

连杆零件

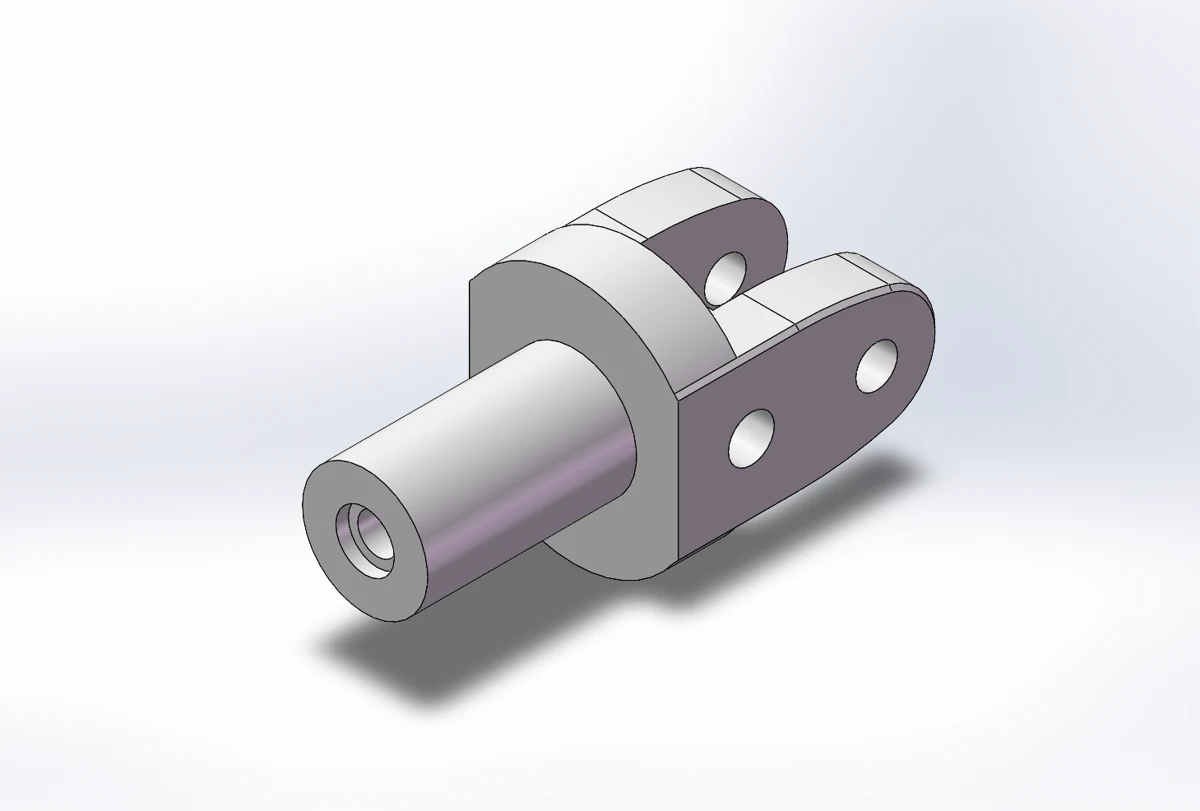

万向支承零件
